جک سقفی
جک سقفی یا جک ساختمانی یکی از ابزار موقت در ساختمان سازی می باشد که فشار وارده از سقف را برای جلوگیری از ریزش سقف تحمل می کند. قیمت جک سقفی به تاریخ امروز به شرح زیر می باشد.
قیمت روز جک سقفی
| نوع جک | قیمت (تومان) |
|---|---|
| جک سقفی سبک | 47,400 |
| جک سقفی سنگین | 47,400 |
بروزرسانی سه شنبه ۱۳ آذر ۱۴۰۳
فروش اقساطی فروش با قیمت ویژه مشاوره رایگان
وزن جک سقفی
| جک سقفی | وزن | قیمت(تومان) |
|---|---|---|
| جک سبک 3.5 متری ساده | 9.6 | 455,040 |
| جک سبک 4 متری 2*2 ساده | 11.1 | 526,140 |
| جک سبک 4 متری 2.5*1.5ساده | 10.9 | 516,660 |
| جک سبک 4.5 متری ساده | 12.2 | 578,280 |
| جک سبک 5 متری ساده | 13.4 | 635,160 |
| جک سبک 3.5 متری صلیب ثابت سر قوطی | 12.6 | 597,240 |
| جک سبک 4 متری 2*2 صلیب ثابت سر قوطی | 14 | 663,600 |
| جک سبک 4 متری 2.5*1.5 صلیب ثابت سر قوطی | 13.7 | 649,380 |
| جک سبک 4.5 متری صلیب ثابت سر قوطی | 15.2 | 720,480 |
وزن محصولات و قیمت های اعلام شده تقریبی است
ارتباط با کارشناسان
چت با واحد فروش
مشاوره رایگان
جهت تماس کارشناسان با شما فرم زیر را تکمیل بفرمایید.
نمودار تغییرات قیمت

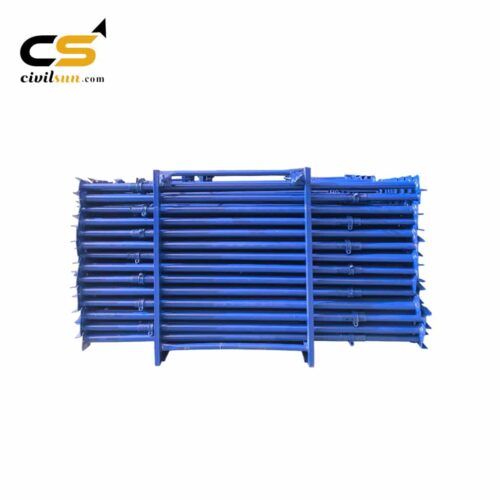

جک سقفی عراقی
موجود در انبار
انتخاب گزینه ها
This product has multiple variants. The options may be chosen on the product page
جک سقفی صلیبی ثابت
موجود در انبار
انتخاب گزینه ها
This product has multiple variants. The options may be chosen on the product page
جک سقفی صلیبی متحرک
موجود در انبار
انتخاب گزینه ها
This product has multiple variants. The options may be chosen on the product page
جک سقفی ساده
موجود در انبار
انتخاب گزینه ها
This product has multiple variants. The options may be chosen on the product page
جک سقفی یا جک ساختمانی چیست؟
جک سقفی یا جک ساختمانی همان طور که از اسمش پیداست، میزان باری که از سقف وارد می شود را تحمل می کند. هنگامی که سقف ساختمان در حال ساخت است به یک نگهدارنده نیاز دارد تا ریزش نکند؛ جک های ساختمانی به عنوان یک تکیه گاه برای سقف عمل کرده و مانع از ریختن سقف می شوند. سقف ها صرف نظر از نوعشان (تیرچه بلوک، وافل، یونولیت و…) جهت تحمل بار و پایداری به یک تکیه گاه نیاز دارند که از جک ساختمانی برای این هدف استفاده می کنند.
جک سقفی در ساخت و ساز به خصوص مرحله قالب بندی و آرماتور بندی نقش کلیدی دارند و برای حمایت از قالب ها و آرماتورها هنگام قالب بندی و بتن ریزی، همچنین جلوگیری از نشست و تراز کردن آنها کاربرد دارد؛ به همین جهت به آنها جک قالب بندی و جک آرماتور بندی نیز می گویند.
کاربرد جک سقفی
جک های ساختمانی در پروژه ای عمرانی کاربرد زیادی دارند. فرقی نمی کند در حال ساخت ساختمان یک طبقه یا یک برج هستید، برای نگهداری هر نوع سقف مجبور به استفاده از جک خواهید بود. جک یک ابزار موقت در ساختمان سازی است که برای نگه داشتن سقف تا پایان ساخت یک طبقه مورد استفاده قرار می گیرد.
با توجه به این که جک، فشار سقف را تحمل می کند، کیفیت آن از اهمیت بالایی برخوردار است. عدم انتخاب نوع جک مناسب و عدم استفاده از جک با کیفیت ، می تواند باعث خسارت های جبران ناپذیری شود. در ویدئو زیر نتیجه استفاده از جک غیر استاندارد را می توانید مشاهده کنید.
انواع جک سقفی
جک زیر سقفی با توجه به نیاز مشتری در انواع مختلف تولید می شود. کلیه جک ها از سه قسمت نری (جک داخلی یا قسمت بالایی)، مادگی (جک خارجی یا قسمت پایینی) و رزوه تشکیل می شود. جک ها را می توان از نظر طراحی، وزن و سایز دسته بندی کرد. در این قسمت انواع جک و کاربرد هر یک را مشخص می کنیم.
از لحاظ طراحی و نوع ساخت جک ها به سه دسته تقسیم می شوند :
- جک صلیبی یا تی (T) شکل
- جک عراقی
- جک ساده
در ادامه به بررسی هر یک می پردازیم
جک سقفی صلیبی (T شکل)
جک صلیبی همان گونه که از اسمش پیداست به شکل صلیب یا تی انگلیسی می باشد. قسمت T شکل این جک می تواند به صورت قوطی یا ناودانی با طول 75 سانت باشد. سرجک قوطی دارای ابعاد 3 در 5 سانتی متر می باشد و اگر قسمت فوقانی صلیب به صورت ناودانی باشد این ناودانی دارای بال های 3 سانتی و جان 5 سانتی می باشد. این جک دارای یک رزوه در قسمت میانی برای تنظیم ارتفاع جک می باشد.
کشیده بودن سر صلیبی جک، امکان استفاده از آن را در قسمت های مختلف امکان پذیر کرده است و به دلیل اینکه قسمت های بیشتری از سقف را پوشش می دهد هنگامی که می خواهیم قسمت مهمی از سقف پوشش داده شود، از این جک استفاده می کنیم. همچنین هنگامی که از دو یا چند تیرک برای نگهداری سقف استفاده می شود، این جک کاربرد گسترده ای دارد. همین دلیل کافی است که جک صلیبی رایج ترین نوع جک برای استفاده در ساختمان سازی باشد. جک صلیبی خود به دو دسته تقسیم می شود.

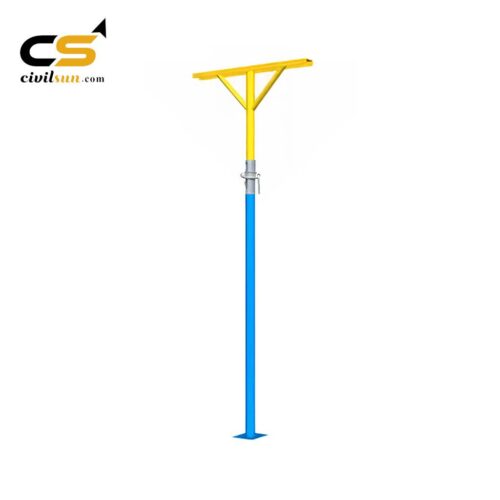

جک صلیبی ثابت
این جک دارای صلیب ثابت است. این جک برای جاهایی که نیاز به چرخش در قسمت صلیب نباشد، بسیار مناسب است. رایج ترین نوع جک ساختمانی مورد استفاده در ساختمان ها جک صلیب ثابت می باشد. جک صلیب ثابت قابلیت تحمل بار بیشتری نسبت به نوع متحرک دارد.

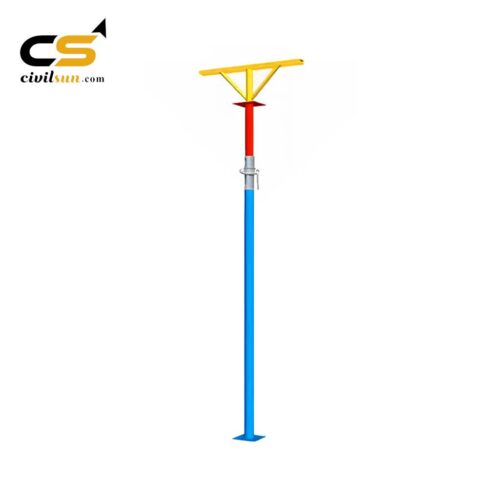

جک صلیبی متحرک
این جک دارای صلیب متحرک است و قابلیت این را دارد تا در زوایای مختلف چرخش پیدا کند. این جک برای جاهایی که نیاز به چرخش در قسمت صلیب باشد، بسیار مناسب است. همچنین این جک امکان تبدیل شدن به جک ساده را نیز دارد. اما باید گفت که متحرک بودن صلیب، جک را در برابر فشار های وارد از سقف بسیار شکننده می کند. هم چنین به دلیل متحرک بودن، همانند جک ثابت تعادل ندارد. طور کلی این نوع جک قدرت تحمل بار کمتری نسبت به صلیب ثابت دارد.

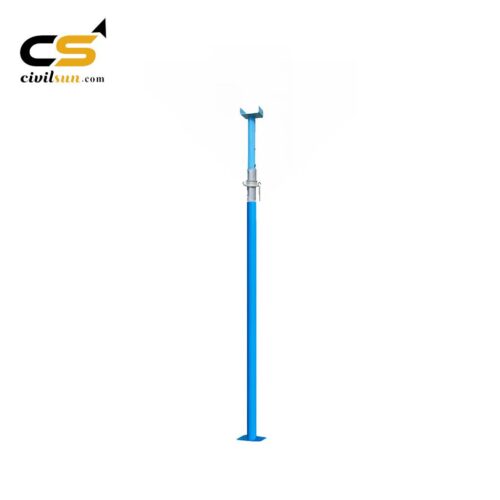

جک عراقی
در قسمت بالایی جک سقفی عراقی، قطعه ای یو شکل طراحی شده که نسبت به جک صلیبی دهانه بسیار کوچک تری دارد. از این جک برای نگهداری تیرچه و پل استفاده می شود. دهانه کوچک آن باعث می شود قسمت کوچک تری از سازه را نگه دارد، به همین دلیل نسبت به سایر جک ها در ایران کاربرد کمتری دارد.
این جک بیشتر در کشورهایی چون عراق و تاجیکستان و افغانستان مورد استفاده قرار می گیرد. معمولا هنگامی که سقف با یک تیرک نگهداری می شود این جک مورد استفاده قرار می گیرد. سر این جک از ورق خام 10 در 18 به ضخامت 4 میلی متر تولید می شود که بعد از تبدیل به ناودانی دارای جان 10 سانتی متری و بال های 4 سانتی می باشد.

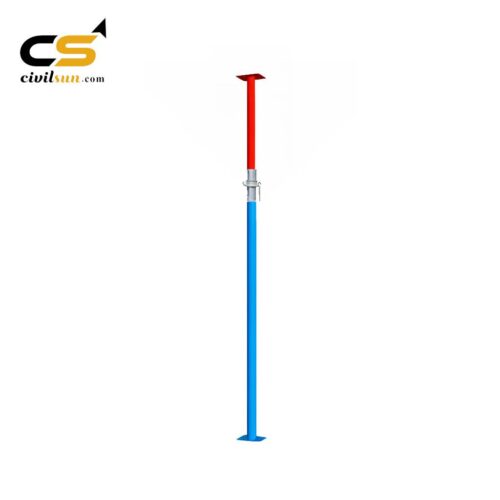

جک ساده
جک ساده دارای یک ورق مربع شکل به جای ناودانی یا صلیب می باشد که ابعاد این ورق 10 در 10 سانتی متر می باشد. همچنین در چهار گوشه ورق سوراخ هایی تعبیه شده که با عبور سیم از آنها جک مهار می شود. این جک معمولا برای زیر تیرچه ها و شاقول کردن دیوار ها و ستون ها کار برد دارد.
براساس وزن و میزان تحمل بار نیز جک ها به دو دسته تقسیم می شوند:
جک سقفی سبک
در ساخت جک سقفی سبک از لوله با قطر 5 سانتی متر برای قسمت بالایی یا لوله داخلی و از لوله با قطر 6 برای قسمت پایینی یا لوله خارجی استفاده می شود. در ساخت جک سبک از لوله با ضخامت 2 میلیمتر استفاده می شود.
جک سقفی سنگین
در ساخت جک سنگین از لوله با ضخامت 2/5 میلیمتر استفاده می شود. جک های سنگین وزن بیشتری را نسبت به جک های سبک تحمل می کنند. از طرف دیگر برای خرید با توجه به وزن بیشتری که دارند باید هزینه بیشتری پرداخت کرد. انتخاب نوع جک سبک یا سنگین در پروژه بستگی به شرایط دارد؛ در سقف های سنگین و مواردی که نیاز به تحمل بار بیشتر هست از جک سنگین استفاده می کنند.
جک ها با توجه به سایز و ارتفاع در حالت استاندارد به 4 دسته زیر تقسیم می شوند :
جک 3/5 متری
این جک که متداول تربن سایز جک می باشد که دارای لوله مادگی به طول 1.5 و لوله نری به طول 2 متر می باشد.
جک 4 متری
این جک دارای دو ساختار می باشد که در ساختار اول لوله نری و مادگی هر کدام دو متر می باشند و در ساختار دوم لوله نری دارای طول 2.5 متر لوله مادگی دارای طول 1.5 متر می باشد.
جک 4/5 متری
این جک دارای لوله مادگی 2 متر و لوله نری 2.5 متر می باشد.
جک 5 متری
در جک 5 متری لوله بیرونی 2 متر و لوله درونی 3 متر می باشد. استفاده از این سایز جک ها در ارتفاع بالا زیاد متداول نیست و بهتر است برای ایمنی بیشتر از اسکافلد مثلثی استفاده کرد.
جک 3/5 متری و جک 4 متری به ترتیب بیشترین کاربرد را در ساختمان سازی دارند.
نحوه محاسبه تعداد جک سقفی و اجرای آن
به صورت کلی اگر بار سقف کمتر از 1.5 تن بر متر مربع باشد برای هر 1 متر مربع نیاز به یک جک سقفی داریم. اما در صورتی که بار سقف بیشتر از این مقدار باشد باید تعداد جک ها را زیاد کرد زیرا اگر تعداد جک ها کم باشد جک دچار خمیدگی می باشد. جهت بالا بردن ضریب ایمنی، فاصله بین جک ها را 80 سانت می گیرند و استفاده از کمر کش نیز توصیه می گردد.
در اجرای جک های ساختمانی زیرسازی و محلی که پایه های جک قرار می گیرند بسیار پراهمیت است. سطحی که جک روی آن قرار می گیرد شامل دو حالت می باشد.
1.چک روی خاک احرا شود که در این صورت باید سستی خاک را مورد بررسی قرار داد و در صورت لزوم خاکریزی تراکمی انجام شود. اگر خاک سست باشد و سطح زیرین تراز نباشد و نشست اتفاق بیفتد احتمال فروپاشی بسیار زیاد است.
2.جک روی خاک نباشد. در این مورد جک روی طبقه بالا تر از همکف اجرا می شود و باید بتن زیر آن دارای مقاومت کافی باشد تا بدون اینکه جک دچار آسیب شود بار به سطح زیر انتقال یابد.
هنگام استفاده از جک سقفی همواره باید به نکات ایمنی توجه داشت و اگر از جک ها به صورت مجدد استفاده می کنید حتما جک ها را قبل از استفاده چک کنید تا از سالم بودن آن اطمینان حاصل کنید؛ جک ها نباید دارای خم و ترک باشند.
زمان قالب برداری و برداشتن پایه های اطمینان سقف
عوامل مختلفی در مدت رمان نگهداری جک زیر سقف وجود دارد که از جمله آنها می توان به مواردی همچون نوع و عیار بتن، مواد افرودنی، درجه حرارت و دما، نوع المان سازه ا ی اعم از تیر و ستون و دال و … اشاره کرد. برحسب دما مدت زمانی که باید جک زیر سقف بماند بین 10 تا 30 روز می باشد که مطابق مقررات ملی ساختمان مبجث 9 زمان قالب برداری و برداشتن پایه های اطمینان بر حسب دما مطابق حدول زیر است.
قیمت جک سقفی
قیمت جک با توجه به نوسانات قیمت آهن مدام در حال تغییر است. قیمت لوله و دستمزد تولید دو پارامتری هستند که قیمت نهایی جک را تعیین می کنند. با توجه به نوسانات برای اطلاع از قیمت جک ساختمانی با ما تماس بگیرید. در کارگاه سیویل سان جک به صورت کیلوئی به فروش می رسد. در تولید جک از لوله درجه یک و رزوه چدن نشکن 20 سانتی و 17 سانتی با کیفیت استفاده می شود.
سوالات متداول
تا چه ارتفاعی میتوان از جک سقفی استفاده کرد؟
ارتفاع مجاز استفاده از جک 3/5 متر می باشد. برای ارتفاع بیشتر جهت ایمنی کار ملزم به استفاده از داربست فلزی خواهید بود.
هر جک تا چقدر بار را می تواند تحمل کند؟
حداکثر باری که از هر جک می توان انتظار داشت 1500 کیلوگرم می باشد.
حداکثر فاصله جک های سقفی در اجرا چقدر باید باشد؟
به ازای هر متر مربع باید از یک جک استاندارد استفاده کرد. به طور دقیق باید میزان فشار بتن محاسبه گردد در صورتی که فشار وارده بیش از 1/5 تن است باید فاصله جک ها را تا 80 سانتی متر کاهش داد.
تفاوت جک سبک و سنگین چیست؟
در جک سبک از لوله با ضخامت 2 میلیمتر و در جک سنگین از لوله با ضخامت 2/5 میلی متر استفاده می شود. به طور کلی جک سبک تحمل بار بیشتری نسبت به جک سبک دارد که با توجه شرایط باید جک مناسب را خریداری نمود.
