میان بولت آب بند فلزی

میان بولت آب بند فلزی (Coil tie) که با نام میان بولت آب بند فنری نیز شناخته می شود یکی از انواع میان بولت ها و از اتصالات قالب بندی و قالب بتن است. این قطعه در سازه هایی که نیاز به آب بندی دارند به کار می رود.

اجزا

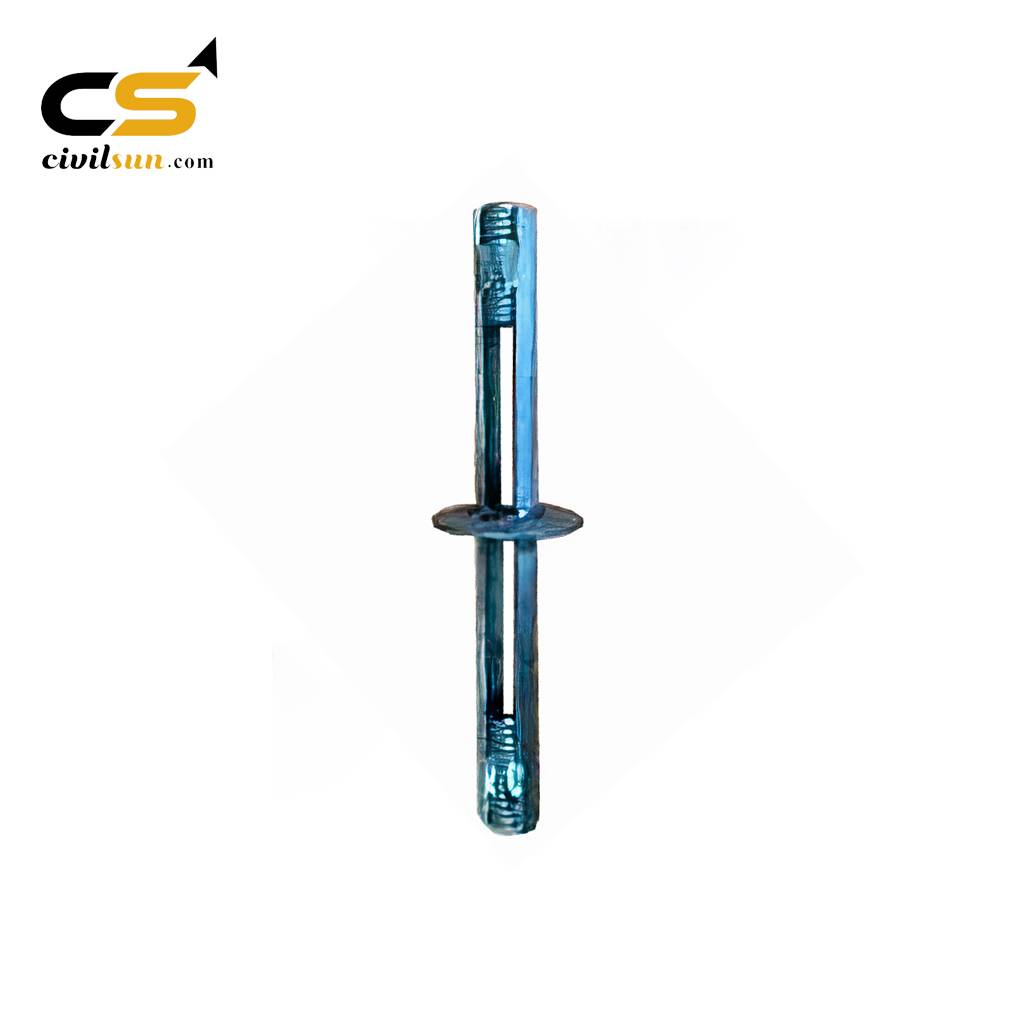

میان بولت آب بند فلزی دارای بدنه تمام فلزی می باشد و از اجزای زیر تشکیل شده است:

• فنر : میان بولت آب بند فلزی دارای دو مهره ی فنری در دو سمت آن است. این جزء وظیفه ی اتصال بولت به میان بولت را برعهده دارد. این مهره ها به فنر بولت معروف هستند.
• صفحه دایره ای : یک ورق دایره ای در وسط میان بولت قرار میگیرد. این صفحه وظیفه آب بندی را بر عهده دارد و مانع از عبور آب و نفوذ به سمت دیگر دیوار می شود.
• تسمه یا میلگرد : برای ساخت میان بولت فنری از تسمه یا میلگرد استفاده می شود. اگر طول میان بولت کمتر از 50 سانتی متر باشد از تسمه استفاده می شود. در صورتی که طول آن بیشتر از 50 سانتیمتر باشد از میلگرد استفاده می شود.

مشخصات فنی

• میان بولت های آب بند فلزی با فنر دنده ریز یا فنر دنده درشت تولید می شوند. میان بولت های دنده ریز برای بولت های مخصوصی با دنده ریزی استفاده می شود. از میان بولت های دنده درشت برای اتصال به بولت های معمولی استفاده می شود.
• طول فنر میان بولت از 5 سانتی متر تا 10 سانتی متر متغیر است. تعیین ابعاد فنرها به ضخامت دیوار و فشار وارده از بتن ریزی بستگی دارد.
• صفحه ی دایره شکل میانی از ورق با ضخامت 3 میلی متر و قطر7 سانتی متر ساخته می شود.
• طول میان بولت فنری با توجه به ابعاد دیوار متفاوت است و به سفارش مشتری در اندازه های مختلف تولید می شود.

تعیین سایز میان بولت آب بند فلزی

طول میان بولت فلزی بستگی به ضخامت دیوار دارد. برای تعیین طول میان بولت فلزی، از ضخامت دیوار 6 سانتی متر کسر کرده، عدد حاصل طول میان بولت می باشد. برای مثال اگر ضخامت دیوار 30 سانتی متر باشد، باید از میان بولت با طول 24 سانتی متر استفاده کنیم.

علت کاهش 6 سانتی متری این است که هنگام اجرا باید دو قطعه ی مخروطی پلاستیکی در انتهای میان بولت فلزی قرار گیرد. هر کدام از این قطعه ها 3 سانتی متر است. قرار دادن این قطعه در کنار میان بولت باعث تامین فاصله ی ثابت بین دو قالب و تحمل فشار جانبی بتن ریزی می شود.

نحوه استفاده و اجرا

ابتدا میان بولت ها دارای ابعاد متناسب با ضخامت دیوار و مناسب با نوع بولت ها انتخاب می شود.

مخروطی های پلاستیکی را روی انتهای دو فنر میان بولت پیچ می کنیم. بعد از تنظیم قالب یک سمت دیوار، بولت را از سوراخ قالب عبور داده و داخل میان بولت می پیچانیم. سپس میان بولت فلزی با استفاده از واشر تخت و مهره بولت از پشت قالب فیکس می شود.

این مراحل برای پانل رو به رو تکرار می شود. بعد از اتمام عملیات بتن ریزی قالب ها دمونتاژ و بولت ها و مخروطی های پلاستیکی از میان بولت جدا می شود. سپس حفره های به جا مانده با استفاده از گروت و چسب بتن ریزی پر می شود.

مزایا

• کاهش هزینه های اب بندی تا 5 برابر
• آب بندی تضمینی
• حفظ فاصله ی ثابت بین دو پانل قالب
• استفاده از دو نوع بولت با توجه به ریزدنده یا درشت دنده بودن فنر
• امکان سفارش در طول های متنوع

قیمت و خرید میان بولت آب بند فلزی

قیمت میان بولت فنری با توجه به ابعاد و کیفت متفاوت است. برای خرید این قطعه باید دقت کافی به عمل آورد. در صورت کیفیت پایین این قطعه، امکان شکستگی و خمیدگی محصول وجود دارد. علاوه بر این محصول برای سازه هایی که نیاز به آب بندی دارند، یک اشتباه کوچک میتواند هزینه های بسیار زیادی برای تعمیرات در بر داشته باشد.

سیویل سان تولید کننده انواع قالب فلزی و تجهیزات قالب بندی، میان بولت فنری را با کیفیت عالی و قیمت بسیار مناسب در اختیار مشتریان قرار می دهد. برای اطلاع از قیمت و خرید میان بولت فلزی با کارشناسان ما در ارتباط باشید.
