محاسبه وزن تیر آهن

تیر آهن و تیر ورق از مهم‌ترین و پرکاربردترین مقاطع فولادی در پروژه‌های عمرانی، مثل ساختمان‌سازی، سوله‌سازی و پل‌ها هستند. ابزار آنلاین محاسبه وزن تیر آهن به شما کمک می‌کند در کمترین زمان وزن مقطع مورد نظرتان را به‌دست آورید. توجه داشته باشید که این ابزار وزن را بدون در نظر گرفتن سخت‌کننده‌ها، ورق‌های تقویتی و استیفنرها محاسبه می‌کند.

محاسبه وزن تیر آهن و تیرورق آنلاین

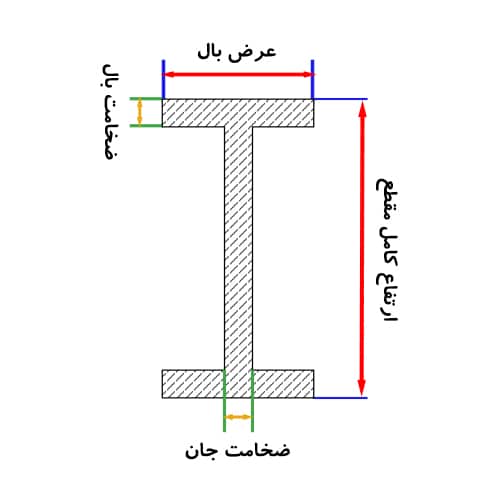

وزن تیر آهن (تیر ورق) یکی از مهم‌ترین پارامترهای این مقطع است و مستقیماً بر طراحی و ایمنی سازه، هزینه حمل‌ونقل و قیمت تمام‌شده پروژه اثر می‌گذارد. این وزن به ابعاد مقطع، یعنی طول بال، ضخامت بال، ارتفاع مقطع و ضخامت جان، بستگی دارد. برای مثال، وزن تیر آهن 14، 16، 18، 20 فقط به طول آن‌ها وابسته نیست و ضخامت بال و جان هر کدام متفاوت است، پس نمی‌توان وزن را به‌سادگی تخمین زد. با ابزار آنلاین محاسبه وزن تیر آهن کافی است ضخامت بال و جان، طول بال و ارتفاع مقطع را وارد کنید تا وزن مقطع موردنظرتان سریع و دقیق محاسبه شود.

تفاوت تیر آهن و تیر ورق

تیر آهن پروفیلی فولادی است که در کارخانه و با استانداردهای مشخص، به روش نورد ساخته می‌شود. اما گاهی به مقطعی شبیه تیر آهن نیاز داریم که ابعاد آن سفارشی باشد. تیر ورق از اتصال ورق‌های فولادی به یکدیگر ساخته می‌شود و در طراحی و ساخت انعطاف‌پذیری بیشتری دارد و می‌توان آن را با ابعاد دلخواه تولید کرد. از تفاوت‌های دیگر این دو، ایمنی و ظرفیت تحمل بار است. تیر آهن‌ها بیشتر برای سازه‌های معمولی استفاده می‌شوند، ولی تیر ورق‌ها بسته به نوع ساخت، برای پروژه‌های با دهانه بزرگ و بار سنگین مناسب‌اند.

فرمول محاسبه وزن تیر آهن (تیر ورق)

ابزار آنلاین سیویل‌سان وزن مقطع I شکل را با فرمول زیر محاسبه می‌کند و شما هم می‌توانید آن را به‌صورت دستی به‌کار ببرید. این فرمول وزن استیفنرها، سخت‌کننده‌ها و ورق‌های تقویتی تیر ورق را در نظر نمی‌گیرد، بنابراین ممکن است مقداری با وزن واقعی محصول اختلاف داشته باشد.

تعداد × طول × ۷۸۵۰ × [ضخامت جان × (( ۲ × ضخامت بال) − ارتفاع مقطع)) + (۲ × طول بال × ضخامت بال) ] = ورزن

در این فرمول، ابعاد بر حسب متر و چگالی فولاد (۷۸۵۰) بر حسب کیلوگرم بر متر مکعب است. وزن نهایی بر حسب کیلوگرم به‌دست می‌آید.

این فرمول برای برآورد سریع کاملاً کاربردی است، اما چون شعاع گوشه‌ها، لبه‌های گرد مقطع و شیب بال‌ها را در نظر نمی‌گیرد، نتیجه آن اندکی با جداول استاندارد و وزن واقعی پروفیل تفاوت دارد. اگر وزن تیر آهن را مطابق جدول اشتال می‌خواهید، می‌توانید از ابزار اشتال آنلاین استفاده کنید.
