اتصال میلگردها به یکدیگر

در اجرای سازه‌های بتنی، طول میلگرد برای عضو سازه‌ای اغلب محدود است و به همین دلیل لازم است دو یا چند میلگرد به یکدیگر متصل شوند تا طول مؤثر آن‌ها افزایش یابد. برای این منظور، میلگردها به کمک روش‌های مختلف وصله می‌شوند.

اتصال میلگردها یکی از مراحل کلیدی در اجرای سازه‌های بتنی است و باید به گونه‌ای انجام شود که نیروهای کششی و فشاری به‌طور یکنواخت از یک میلگرد به میلگرد دیگر منتقل شده و پیوستگی مکانیکی و مقاومتی سازه حفظ شود. کیفیت این اتصالات نقش بسیار مهمی در عملکرد سازه، انتقال نیرو و تضمین ایمنی آن دارد. هدف از وصله کردن میلگرد، افزایش طول آن‌ها و ایجاد اتصالات محکم است تا بارها و فشارها به‌صورت مؤثر از یک میلگرد به میلگرد دیگر منتقل شوند. بنابراین، اجرای صحیح وصله میلگرد فرآیندی حیاتی در مهندسی عمران و ساختمان محسوب می‌شود.

انواع وصله میلگرد

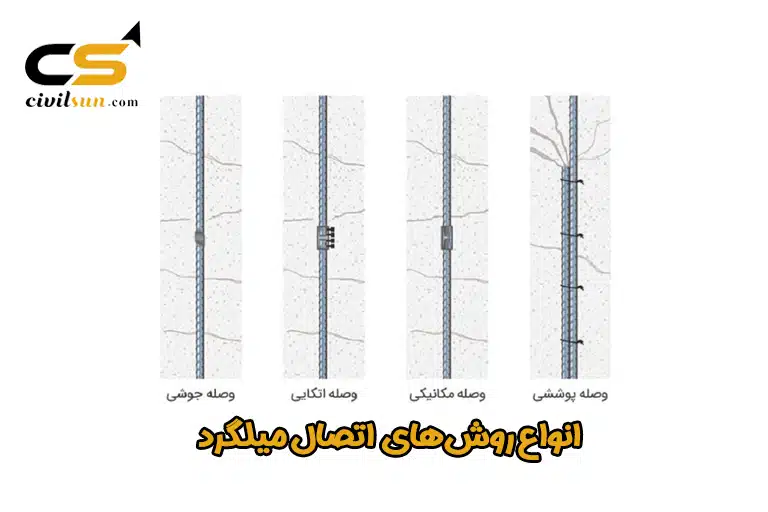

برای اتصال میلگردها به یکدیگر، چهار نوع اصلی وصله وجود دارد:

• وصله پوششی (اورلپ): با کنار هم قرار دادن میلگردها در یک قسمت از طول آن‌ها، نیروها از یکی به دیگری منتقل می‌شوند و این روش رایج‌ترین نوع اتصال است.
• وصله مکانیکی (کوپلر): در این روش از قطعات مکانیکی خاص برای انتقال نیرو بین میلگردها استفاده می‌شود و معمولاً برای میلگردهای ضخیم یا شرایط ویژه کاربرد دارد.
• وصله اتکایی میلگرد: با قرار دادن دو انتهای میلگرد فشاری روی هم، نیروها منتقل می‌شوند. این روش در برخی شرایط محدود کاربرد دارد.
• وصله جوشی(فورجینگ): دو میلگرد با جوش دادن به یکدیگر متصل می‌شوند. این روش نیازمند کنترل کیفیت دقیق و مهارت بالای جوشکاری است.

در بین این روش‌ها، وصله پوششی یا اورلپ بیشترین کاربرد را دارد. به عنوان مثال، در سازه‌های بتن مسلح، آرماتورهای انتظار در فونداسیون با آرماتورهای ستون به صورت اورلپ به هم متصل می‌شوند تا طول مؤثر آرماتورها افزایش یافته و پیوستگی سازه تضمین شود.

وصله پوششی (اورلپ) چیست؟

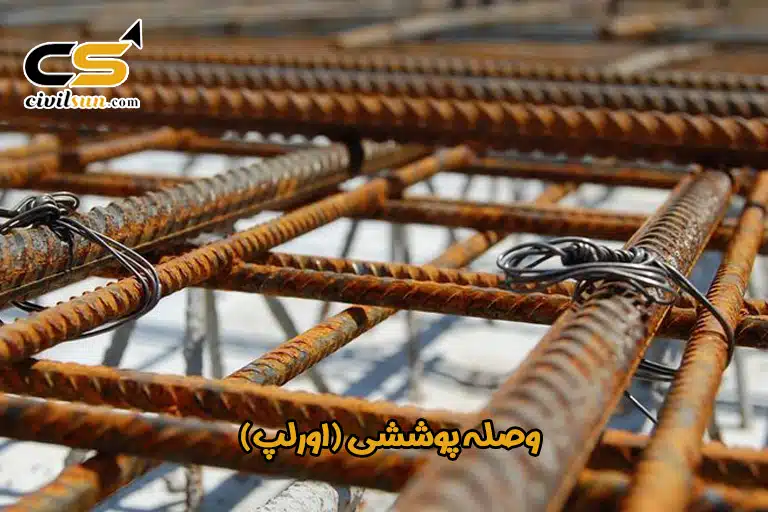

وصله پوششی میلگرد یا اورلپ (Overlap Splice) متداول‌ترین روش اتصال آرماتورهای طولی در اعضای بتن‌آرمه است و بر مبنای انتقال تنش از طریق پیوستگی بین بتن و میلگرد عمل می‌کند. در این روش، دو میلگرد در طولی مشخص به‌صورت موازی و در تماس با یکدیگر یا با فاصله‌ای اندک قرار گرفته و به‌وسیله‌ی مفتول یا بست‌های مناسب و یا جوشکاری در وضعیت ثابت نگه داشته می‌شوند. این طول هم‌پوشانی که به‌عنوان طول وصله میلگرد شناخته می‌شود، باید به‌گونه‌ای تعیین شود که ظرفیت انتقال تنش‌های کششی یا فشاری میلگرد بدون کاهش مقاومت تأمین گردد.

در وصله پوششی، انتقال نیروهای کششی یا فشاری بین بتن و آرماتورها توسط چسبندگی و گیرایی بین بتن و میلگرد انجام می‌شود. این پیوستگی بین بتن و آرماتور به عواملی مانند چسبندگی شیمیایی بین سطح میلگرد و بتن،  اصطکاک ایجادشده میان آج‌های میلگرد و بتن و مهار مکانیکی مانند قلاب‌دار بودن میلگرد بستگی دارد. در میان این عوامل، گیرایی مکانیکی بین آج میلگرد و بتن مهم‌ترین نقش را در انتقال نیرو دارد.

برای اطمینان از عملکرد مناسب وصله پوششی، آزمایش‌هایی جهت سنجش بیشترین تنش پیوستگی و میزان انتقال نیرو از بتن به میلگرد انجام می‌شود. از مهم‌ترین این آزمایش‌ها می‌توان به آزمایش بیرون‌کشیدگی و آزمایش میلگرد درگیر در بتن اشاره کرد.

انواع وصله پوششی

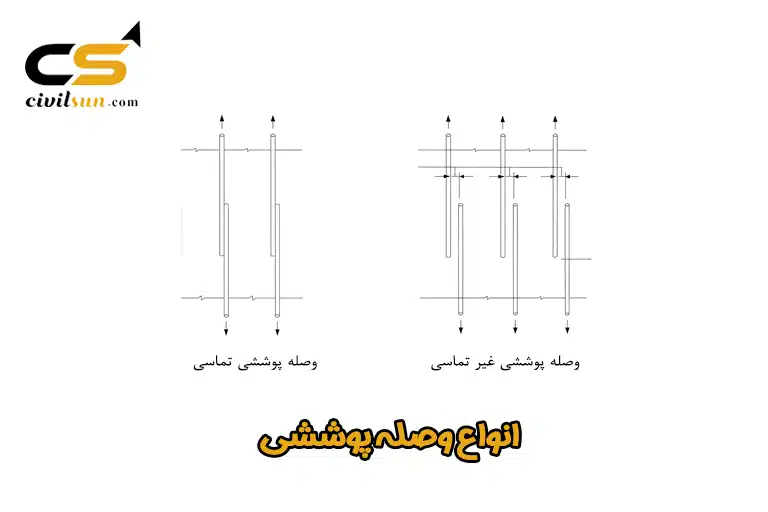

وصله پوششی بر اساس نحوه قرارگیری میلگردها نسبت به یکدیگر، در دو حالت تماسی و غیرتماسی قابل اجرا است:

1. وصله پوششی تماسی: در وصله پوششی تماسی، دو میلگرد در تمام طول وصله به‌صورت مستقیم در تماس فیزیکی با یکدیگر قرار می‌گیرند. این نوع وصله معمولاً با بستن میلگردها توسط مفتول یا بست‌های فلزی تثبیت می‌شود تا از جابه‌جایی احتمالی آن‌ها در حین بتن‌ریزی جلوگیری شود.
2. وصله پوششی غیرتماسی: در وصله پوششی غیرتماسی، برای جلوگیری از تشکیل حفره، کرموشدگی یا عدم تراکم بتن در میان میلگردها، دو میلگرد با یک فاصله مشخص و کنترل‌شده از یکدیگر قرار می‌گیرند. بتن‌ریزی در این حالت باید به‌گونه‌ای انجام شود که بتن به‌طور کامل فضای میان دو میلگرد را پر کرده و پیوستگی بتن در ناحیه وصله برقرار شود.

نکات اجرایی وصله پوششی

در اجرای وصله پوششی، یکی از اصول مهم، پاک و سالم بودن میلگردها است. میلگردهای مورد استفاده باید عاری از زنگ‌زدگی، چربی، گل‌ولای یا روغن باشند تا پیوستگی بتن و فولاد در ناحیه وصله مختل نشود. پس از هم‌تراز کردن میلگردها، آن‌ها باید توسط سیم‌های آرماتوربندی بسته شوند تا از جابه‌جایی احتمالی در هنگام بتن‌ریزی جلوگیری شود. در برخی موارد محدود نیز اتصال با جوش  انجام می‌شود، اما در هر صورت باید از کیفیت اتصال اطمینان حاصل شود تا نقص در محل وصله، باعث کاهش ظرفیت عضو سازه‌ای نشود. بعد از جایگذاری کامل میلگردها، اسپیسر در محل خود قرار گرفته و قالب بتن بسته می‌شود.

طبق مقررات ملی ساختمان (مبحث نهم)، استفاده از وصله پوششی دارای ضوابط اجرایی مشخصی است که رعایت آن‌ها ضروری است. مطابق این آیین نامه موارد مجاز برای استفاده از وصله پوششی عبارتند از:

• در اعضای تحت کشش و فشار: برای میلگردهایی با قطر کمتر یا مساوی 34 میلی‌متر مجاز است
• در اعضای تحت فشار: وصله میلگرد با قطر حداکثر 42 میلی‌متر به میلگردی با قطر 34 میلی‌متر یا کمتر مجاز است

در خصوص وصله پوششی غیرتماسی در اعضای خمشی، ضابطه بسیار مهمی وجود دارد: فاصله افقی مرکز به مرکز میلگردهای وصله‌شونده نباید از یکی از دو مقدار ( یک پنجم طول وصله و 150 میلی‌متر) بیشتر شود. این محدودیت تضمین می‌کند که بتن بین میلگردها از تراکم و مهار جانبی کافی برخوردار باشد و نواحی پیوستگی میلگردها بتوانند در طول وصله با یکدیگر تعامل نمایند تا انتقال تنش مؤثر و بدون ایجاد ترک‌های موضعی انجام شود.

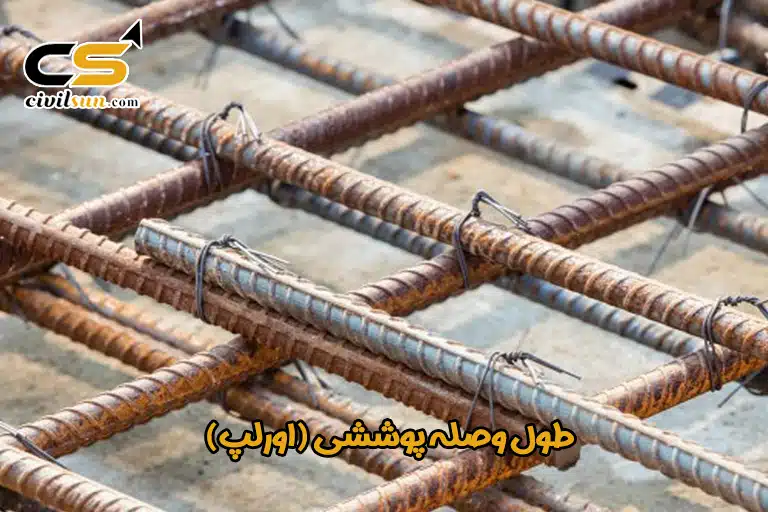

طول وصله پوششی میلگرد

طول وصله میلگرد آجدار و سیم اجدار در کشش و فشار نباید از 300 میلی‌متر کمتر باشد. مطابق بند 9-21-4-5 مقررات ملی ساختمان ویرایش ۹۹، طول وصله پوششی میلگرد اجدار در کشش به صورت زیر است:

طول وصله پوششی میلگردهای اجدار و سیم‌های اجدار در کشش در حالت کلی باید برابر 1.3 طول گیرایی (طول مهاری) باشد. در صورت تأمین دو شرط زیر می‌توان آن را برابر با طول گیرایی در نظر گرفت:

• مقدار آرماتور موجود در طول وصله حداقل دو برابر مقدار مورد نیاز باشد.
• حداکثر نصف آرماتور موجود در طول وصله پوششی، وصله شده باشند.

برای محاسبه طول گیرایی به بند 9-21-3-2-3 تا  بند 9-21-3-7ف از صفحه 428 تا صفحه 435 مبحث 9 مقررات ملی ساختمان مراجعه نمایید.

طول وصله پوششی میلگردهای آجدار در فشار برای میلگردهای با قطر کوچک‌تر یا مساوی 34 میلی‌متر مطابق بند 9-21-4-5 طبق رابطه‌های زیر محاسبه می‌شود:

• برای میلگرد با تنش تسلیم کوچک‌تر یا مساوی 420 مگاپاسکال: 0.071fyd_b
• برای میلگردهای با تنش تسلیم بیش از 420 مگاپاسکال: (0.13fy-24) d_b

در این روابط d_b، قطر میلگرد و fy تنش تسلیم میلگرد می باشد.

مزایا و معایب وصله پوششی

وصله پوششی سریع و ساده بوده و اجرای آن مقرون‌به‌صرفه است و نیاز به تجهیزات خاص یا مهارت ویژه ندارد. اما در دارای معایبی نیز میباشد از جمله:

• استحکام وصله کمتر از سایر روش‌ها، به‌ویژه وصله مکانیکی است.
• در فضاهای محدود یا با تراکم بالای میلگرد، اجرای آن باعث شلوغی شبکه آرماتور می‌شود.
• نیاز به طول وصله زیاد، به‌ویژه برای میلگردهای با قطر بزرگ، دارد.
• انتقال نیرو در طول وصله گاهی به صورت غیرمتمرکز صورت می‌گیرد.
• مصرف میلگرد به دلیل طول وصله، می‌تواند تا حدود ۲۰٪ افزایش یابد.

وصله مکانیکی (کوپلر) چیست؟

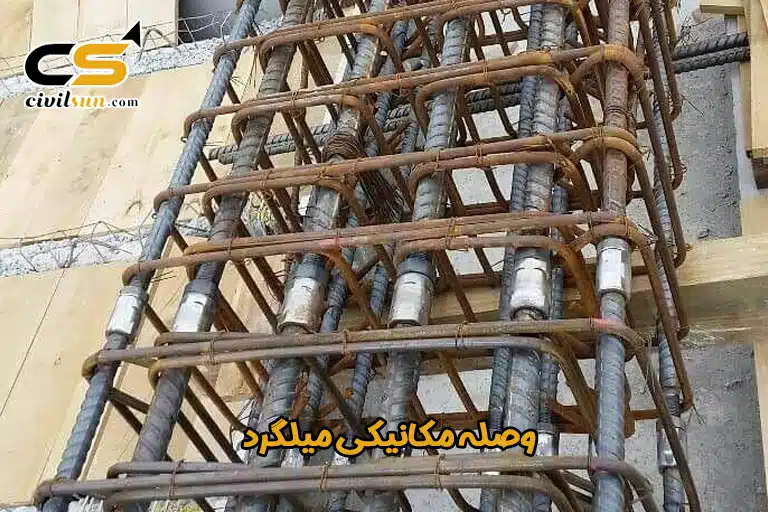

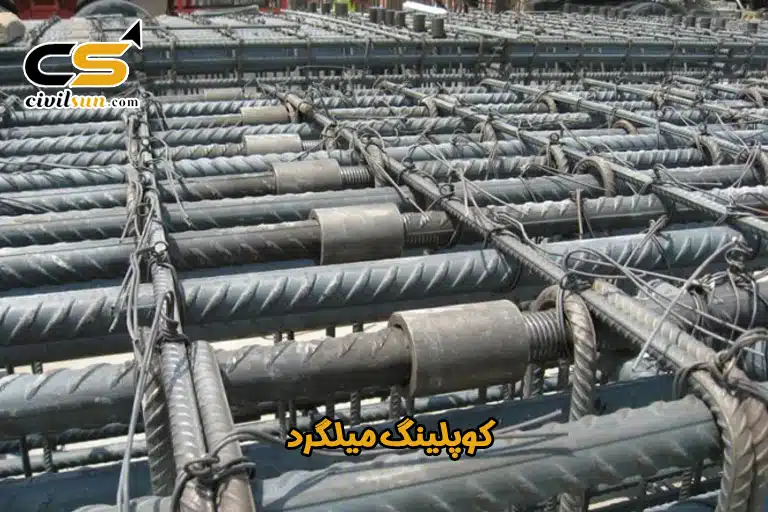

وصله مکانیکی میلگرد یا کوپلینگ، روشی پیشرفته و مهندسی‌شده برای اتصال میلگردها به یکدیگر است که در آن انتقال نیرو از طریق یک اتصال مکانیکی مستقل به نام کوپلر انجام می‌شود. این نوع وصله با استفاده از تجهیزات و ابزارهای مکانیکی مخصوص اجرا شده و زمانی به کار می‌رود که به دلایلی مانند تراکم زیاد شبکه آرماتور، محدودیت فضا یا استفاده از میلگردهای با قطر بالا، امکان اجرای وصله پوششی وجود نداشته باشد یا از نظر فنی توصیه نشود.

در وصله مکانیکی، انتقال نیرو معمولاً به وسیله تماس رزوه‌ای، اصطکاکی یا قفل‌شوندگی مکانیکی بین میلگرد و کوپلر صورت می‌گیرد که موجب ایجاد اتصال مستقیم و پایدار می‌شود. استفاده از این روش باعث افزایش کیفیت انتقال نیرو، کاهش وابستگی عملکرد اتصال به بتن اطراف و کنترل دقیق‌تر رفتار سازه می‌شود. به همین دلیل، وصله مکانیکی به‌ویژه در اعضای بحرانی سازه، مناطق با لرزه‌خیزی بالا و محل‌هایی که دقت اجرایی اهمیت ویژه‌ای دارد، کاربرد گسترده‌ای پیدا کرده است.

انواع وصله مکانیکی

وصله‌های مکانیکی بر اساس نیرویی که باید تحمل کنند به دسته‌های زیر تقسیم می‌شوند:

• وصله مکانیکی کششی: قادر به انتقال کامل نیروهای کششی بین میلگردها بدون کاهش مقاومت یا لغزش است.
• وصله مکانیکی فشاری: توانایی انتقال تنش‌های فشاری بین میلگردها را دارد و از گسیختگی یا کمانش موضعی جلوگیری می‌کند.
• وصله مکانیکی کششی و فشاری: توانایی مقاومت هم‌زمان در برابر نیروهای کششی و فشاری را داشته و عملکردی معادل یا بالاتر از خود میلگرد فراهم می‌کند.

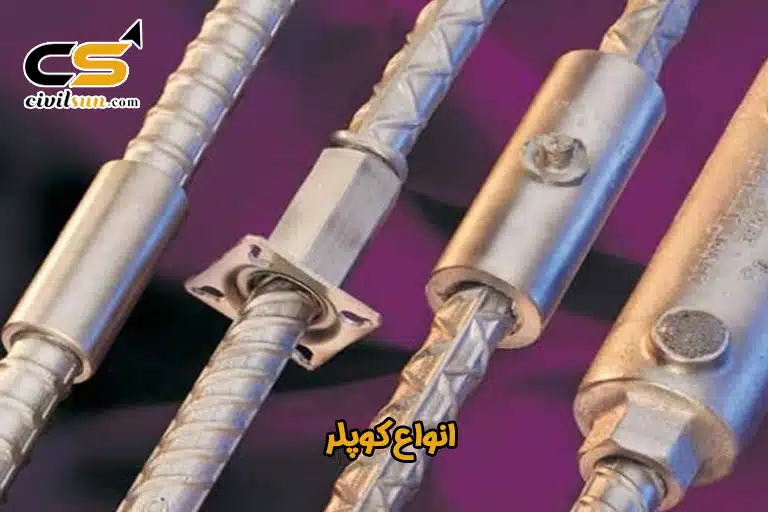

علاوه بر طبقه‌بندی بر اساس نوع نیرو، وصله‌های مکانیکی از نظر نحوه اتصال و عملکرد مکانیکی نیز شامل انواع مختلفی هستند، از جمله:

• کوپلر رزوه‌ای مستقیم
• کوپلر رزوه‌ای تبدیلی
• کوپلر پیچی
• کوپلر انتهایی
• کوپلر جوشی غیرمستقیم
• کوپلر اصطکاکی
• کوپلر پرسی
• کوپلر لغزشی

هر یک از این کوپلرها بسته به شرایط اجرایی، قطر میلگرد، نوع بار و محدودیت فضا در پروژه انتخاب می‌شوند.

نکات اجرایی وصله مکانیکی

معمولاً برای وصله مکانیکی از کوپلر استفاده می‌شود که سبک‌تر و دقیق‌تر از وصله‌های دیگر است. کوپلرها باید هم‌راستا و بدون خروج از مرکز نصب شوند. از وصله مکانیکی زمانی استفاده می‌شود که آیین‌نامه اجازه استفاده از وصله پوششی برای میلگردهای با قطر بالا را نمی‌دهد، یا شرایط اجرایی اجازه وصله پوششی را نمی‌دهد. وصله مکانیکی زمانی کاربرد دارد که میلگردها دارای قطر بالا باشند، میلگردهای انتظار طول کافی برای اجرای وصله پوششی نداشته باشند، فاصله لازم برای وصله پوششی در بین میلگردها فراهم نباشد یا طول میلگردها بیش از 305 سانتی‌متر باشد. نکات اجرایی وصله مکانیکی شامل موارد زیر است:

• قبل از نصب، میلگردها باید پاک، تمیز و عاری از زنگ‌زدگی، چربی و گل‌ولای باشند. سپس قطعات مکانیکی در محل مناسب نصب شده و میلگردها در کوپلر محکم می‌شوند.
• قطر کوپلر معمولاً بیشتر از قطر میلگرد است؛ بنابراین برای تأمین پوشش بتنی کافی باید اثر افزایش ابعاد ناشی از کوپلر در طراحی پوشش میلگرد در نظر گرفته شود. البته اگر خاموت نزدیک وصله باشد، بررسی پوشش بتن الزامی نیست.
• وصله مکانیکی باید قادر باشد تنشی حداقل برابر با 1.25 برابر تنش تسلیم میلگرد در کشش یا فشار انتقال دهد. در نتیجه، اگر نیرو از حد تسلیم عبور کند، تسلیم فولاد در نقاط مجاور وصله اتفاق می‌افتد و خود وصله بدون آسیب باقی می‌ماند. این نوع اتصال به‌ویژه در نواحی بحرانی مانند محل لنگرهای منفی، مناطق زلزله‌خیز و محل‌هایی که محدودیت طول وصله وجود دارد، کاربرد ویژه‌ای دارد.
• در اعضای خمشی، وصله نباید باعث کاهش مقاومت طول موثر میلگرد وصله‌شده شود.
• در نواحی که کرنش غیرخطی پیش‌بینی می‌شود، مانند ناحیه تسلیم در سازه‌های لرزه‌ای، وصله باید طوری طراحی شود که تمرکز تنش ایجاد نکند و قبل از رسیدن میلگرد به تسلیم، زوال اتصال رخ ندهد. همچنین میلگرد و وصله باید شکل‌پذیری کافی برای تحمل تغییر شکل‌ها را داشته باشند.

مزایا و معایب وصله مکانیکی میلگرد

وصله مکانیکی یکی از روش‌های پیشرفته اتصال میلگردها است که به دلیل دوام و عملکرد بالای خود، کاربرد گسترده‌ای در سازه‌های بتنی پیدا کرده است. از مهم‌ترین مزایای آن می‌توان به موارد زیر اشاره کرد:

• دوام و استحکام بالا
• قابلیت استفاده برای میلگردهای ضخیم
• اتصال دقیق و منظم
• افزایش کیفیت اجرا شبکه آرماتور
• کاهش تراکم میلگرد و تسهیل بتن‌ریزی

با وجود تمام مزایایی که وصله مکانیکی میلگرد دارد اما اجرای آن نسبت به وصله پوششی نیازمند دقت و تجهیزات خاص است و ممکن است محدودیت‌های اجرایی ایجاد کند، بنابراین نیاز به کنترل کیفی دقیق دارد.

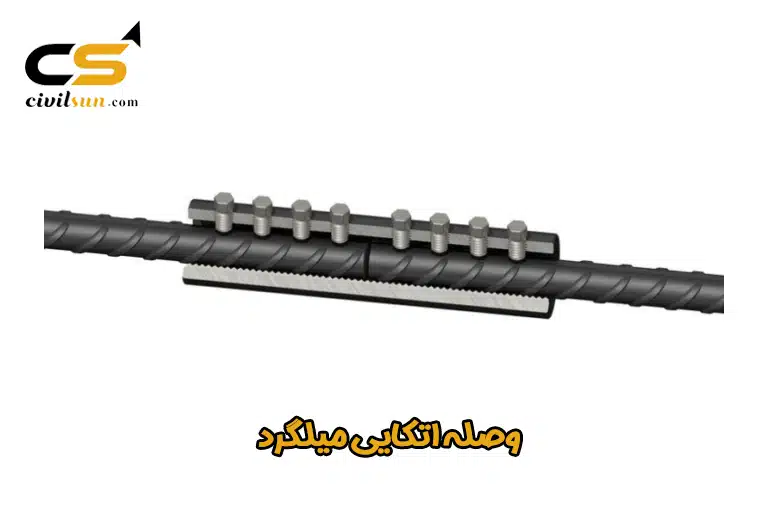

وصله اتکایی میلگرد چیست؟

ظرفیت انتقال نیرو در وصله اتکایی کمتر از وصله مکانیکی است و معمولاً در مقاطع غیر بحرانی با بارگذاری کمتر مورد استفاده قرار می‌گیرد. مطابق مبحث 9 مقررات ملی ساختمان، برای میلگردهایی که تنها تحت نیروی فشاری قرار دارند، انتقال فشار به صورت اتکایی بین دو میلگرد در انتهای برش داده شده و عمود بر امتداد میلگردها مجاز است. دو میلگرد وصله شده باید به روش مناسب، مانند استفاده از طوقه گوه‌دار، به صورت هم‌محور نگه داشته شوند.

نکات اجرایی

• ابتدا میلگردها باید تمیز و عاری از زنگ، روغن یا هرگونه آلودگی سطحی باشند. سپس محل اتصال میلگردها مشخص شده و در صورت استفاده از غلاف، غلاف در محل مناسب تعبیه می‌شود و میلگردها به صورت سر به سر در آن قرار گرفته و کنار هم محکم می‌شوند. بعد از اجرای میلگردها قالب بتن بسته می‌شود. نکات اجرایی وصله اتکایی شامل موارد زیر است:
• انتهای میلگردها باید در سطحی صاف و عمود بر امتداد میلگرد بریده شوند و انحراف آن‌ها حداکثر ۱.۵ درجه باشد. دو میلگرد باید به گونه‌ای متصل شوند که اختلاف امتداد آن‌ها از ۳ درجه بیشتر نشود.
• در این روش، دو انتهای میلگرد فشاری روی هم قرار می‌گیرند و وصله اتکایی برای میلگردهای تحت فشار با قطر ۲۵ میلی‌متر و بیشتر مجاز است.
• در وصله‌هایی که انتقال فشار از طریق تماس انتهای میلگردها انجام می‌شود، سطوح انتهای میلگردها باید کاملاً گونیا بریده شوند و میزان تماس آن‌ها تا حد امکان کامل باشد.
•  این نوع وصله تنها در قطعاتی مجاز است که دارای خاموت عرضی بسته یا مارپیچ باشند تا از تمرکز تنش و جابجایی میلگردها جلوگیری گردد.

مزایا معایب

وصله اتکایی سریع و ساده اجرا می‌شود و نیاز به تجهیزات پیچیده ندارد، اقتصادی است و برای فضاهای محدود مناسب است. اما استحکام آن کمتر از سایر روش‌ها مانند وصله مکانیکی است و برای عملکرد صحیح، دقت بالای نصب الزامی است. همچنین محل وصله دراین روش مستعد تمرکز تنش است و بیشتر برای مقاطع غیر بحرانی مناسب است.

وصله جوشی (فورجینگ) میلگرد چیست؟

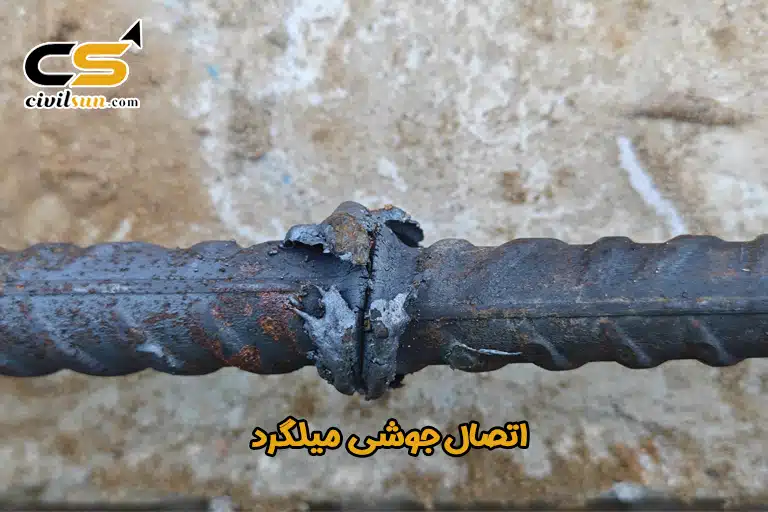

وصله جوشی یا جوش میلگرد به میلگرد یکی از روش‌های اتصال میلگردها است که در آن انتقال نیرو از طریق جوشکاری بین دو میلگرد، به‌صورت مستقیم یا با استفاده از ورق‌ها و قطعات واسطه انجام می‌شود. در این روش، دو میلگرد به یکدیگر جوش داده می‌شوند تا پیوستگی مقاومتی و سازه‌ای لازم تأمین گردد. به منظور دستیابی به اتصال ایمن و قابل اطمینان، لازم است ضوابط و مقررات جوشکاری به‌طور کامل رعایت شده و میلگردها از نظر جوش‌پذیری مورد بررسی قرار گیرند. همچنین نمونه‌های جوش‌شده باید تحت آزمایش‌های کنترل کیفیت نظیر آزمون کشش و خمش قرار گیرند.

حرارت ناشی از عملیات جوشکاری می‌تواند خواص مکانیکی فولاد از جمله مقاومت، سختی و شکل‌پذیری میلگرد را تحت تأثیر قرار دهد و در صورت اجرای نادرست، موجب کاهش ظرفیت باربری و افزایش خطر شکست ترد شود. به همین دلیل، اجرای صحیح و کنترل‌شده این روش از اهمیت بالایی برخوردار است. مهم‌ترین و متداول‌ترین نوع وصله جوشی، روش فورجینگ است و به همین دلیل در عرف اجرایی، وصله جوشی غالباً با نام فورجینگ شناخته می‌شود، هرچند از نظر فنی فورجینگ تنها یکی از انواع وصله جوشی محسوب می‌گردد.

انواع جوش وصله میلگرد

وصله جوشی میلگرد به دو صورت جوش الکتریکی تماسی و جوش با قوس الکتریکی اجرا می‌شود. در این قسمت به بررسی آنها می‌پردازیم:

جوش الکتریکی تماسی (سر به سر مستقیم)

این روش که به آن جوش نوک به نوک خمیری یا سر به سر مستقیم نیز گفته می‌شود، معمولاً در شرایط کارخانه‌ای برای میلگردهای گرم نورد و میلگردهای سرد اصلاح‌شده استفاده می‌شود. در این روش، دو میلگرد به‌صورت لب به لب قرار گرفته و با عبور جریان الکتریکی و حرارت ایجاد شده، فلز در محل اتصال به حالت خمیری درمی‌آید و سپس با فشار مکانیکی اتصال ایجاد می‌شود. یکی از انواع جوش الکتریکی سربه‌سر فورجینگ می‌باشد.

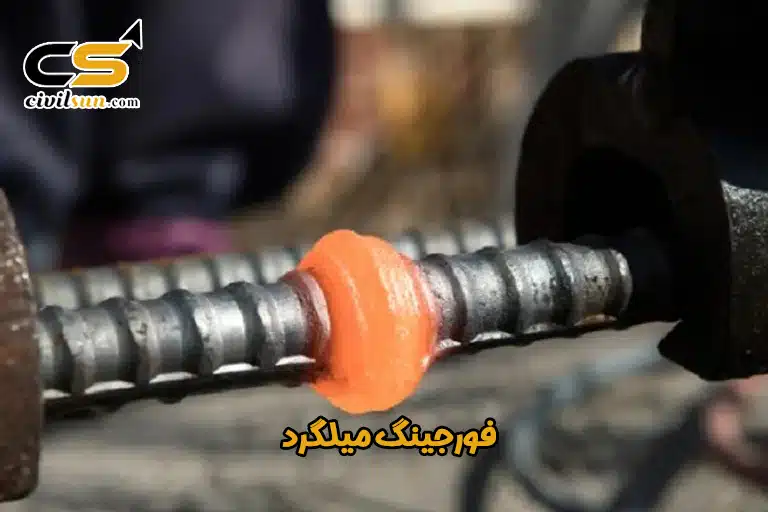

فورجینگ یکی از روش‌های جوشکاری میلگرد است که در آن، میلگردها توسط مخلوط گاز استیلن و اکسیژن تا دمای 1200 تا 1300 درجه سانتی‌گراد حرارت داده می‌شوند و وارد فاز خمیری می‌شوند. سپس با اعمال فشار هیدرولیکی دو سر میلگرد به یکدیگر متصل شده و پس از سرد شدن، اتصال یکپارچه و مقاوم شکل می‌گیرد. در صورتی که حرارت‌دهی طولانی باشد، در محل اتصال ساختار دانه درشت ایجاد می‌شود که می‌تواند خواص مکانیکی میلگرد را تحت تأثیر قرار دهد.

جوش با قوس الکتریکی

این روش که اتصال با استفاده از گرمای شدید بین الکترود و قطعه کار ایجاد می‌شود، برای انواع فولادها قابل استفاده است و بسته به نوع میلگرد باید از الکترود و روش مناسب بهره برد. طول نوار جوش در جوش یک‌رو نباید کمتر از ۱۰ برابر قطر میلگرد کوچک‌تر و در جوش دو رو نباید کمتر از ۵ برابر قطر میلگرد کوچک‌تر باشد.

انواع اتصال آرماتور با وصله جوشی

آرماتورها به یکی از شیوه‌های زیر به هم دیگر متصل می‌شوند:

1. 1. سر به سر مستقیم: در این نوع اتصال، دو میلگرد لب به لب و بدون قطعه واسطه به هم متصل می‌شوند. معمولاً از جوش الکتریکی تماسی یا جوش نوک به نوک خمیری برای میلگردهای با قطر بالای 19 میلی‌متر استفاده می‌شود. جهت اتصال قائم و افقی از جوش شیاری V یا اریب یکطرفه و دو طرفه بسته به نوع اتصال ومیزان دسترسی استفاده میشود.
   2. سر به سر غیر مستقیم: در این حالت، محل اتصال باید به اندازه کافی تقویت شود تا از شکاف یا تمرکز تنش در اثر بارگذاری غیرمحوری جلوگیری شود. این تقویت معمولاً با آرماتورهای عرضی و بتن اطراف اتصال انجام می‌گیرد. اتصال می‌تواند با صفحه نبشی یا میلگردهای وصله و جوش شیاری V صورت گیرد.
   3. اتصال پوششی جوشکاری شده: زمانی که بخواهیم به جای وصله پوششی معمولی از جوش استفاده کنیم، از این نوع اتصال بهره می‌بریم. در این روش، دو میلگرد در ناحیه پوشانی روی هم قرار گرفته و جوش داده می‌شوند. دو نوع اتصال پوششی جوشکاری شده وجود دارد:
      • اتصال پوششی مستقیم: میلگردها در تماس مستقیم قرار گرفته و با جوش شیاری V به هم متصل می‌شوند.
      • اتصال پوششی غیر مستقیم: میلگردها از یکدیگر جدا هستند و با جوش شیاری اریب ذوبی یک‌رو یا، در صورت دسترسی و با تأیید مهندس ناظر، جوش شیاری دو رو V اجرا می‌شوند.

نکات اجرایی وصله جوشی

در وصله جوشی نکات زیر حائز اهمیت است:

• استفاده از وصله جوشی عمدتاً برای میلگردهای با قطر 20 میلی‌متر و بیشتر توصیه می‌شود.
• برای میلگردهای ضخیم، استفاده از اتصال سر به سر مستقیم با جوش نفوذی ارجحیت دارد.
• وصله جوشی باید قادر باشد حداقل 1.25 برابر تنش تسلیم میلگرد را در کششی یا فشاری منتقل کند.
• نسبت سطح مقطع دو میلگرد وصله‌شده نباید از یک پنجم تجاوز کند.
• برای اطمینان از کیفیت جوش‌ها، از آزمایش‌های مخرب مانند تست کشش و خمش میلگرد وصله‌شده و آزمایش‌های غیرمخرب مانند آزمون نفوذ و امواج فراصوت استفاده می‌شود.

مزایا و معایب وصله جوشی

وصله جوشی دارای استحکام بالایی است و توانایی انتقال نیرو را با کیفیت بسیار مناسب فراهم می‌کند. از مزایای این روش می‌توان به صرفه‌جویی در مصرف میلگرد و کاهش حجم آرماتورها در مقطع اشاره کرد. با این حال، اجرای آن نیازمند تجهیزات خاص، نیروی ماهر و زمان کافی است و هزینه اجرای آن نسبت به سایر روش‌ها بیشتر می‌باشد. همچنین، کنترل دقیق کیفیت جوش برای اطمینان از عملکرد صحیح اتصال ضروری است.

انتخاب روش مناسب اتصال میلگرد

انتخاب روش مناسب برای اتصال میلگرد بستگی به نوع نیرو، قطر میلگرد، شرایط بارگذاری، محدودیت‌های اجرایی و شرایط سازه‌ای دارد. برای میلگردهای نازک و در شرایطی که فضا کافی وجود دارد، وصله پوششی (اورلب) سریع، ساده و مقرون‌به‌صرفه است. در مواردی که میلگردها قطور هستند، فضا محدود است یا نیاز به کنترل دقیق رفتار سازه وجود دارد، استفاده از وصله مکانیکی (کوپلر) یا وصله جوشی توصیه می‌شود. وصله اتکایی معمولاً برای میلگردهای تحت فشار و در اعضای غیر بحرانی مناسب است. به هرحال وصله جوشی(فورجینگ) و وصله های مکانیکی از سایر وصله ها استحکام بیشتری دارد. در هر روش، رعایت استانداردهای آیین‌نامه‌ای، دقت در اجرا و تضمین انتقال نیرو اهمیت ویژه‌ای دارد تا عملکرد سازه حفظ شده و ایمنی تضمین شود.

بهترین روش وصله میلگرد ستون

انتخاب روش مناسب وصله میلگردهای طولی ستون، تابع قطر میلگرد، الزامات طراحی سازه و ضوابط لرزه‌ای آیین‌نامه است. در مقایسه انواع وصله میلگرد ستون، می‌توان نکات زیر را بررسی و مورد توجه قرار داد.

• وصله مکانیکی (کوپلر): مهم‌ترین مزایای این روش، کاهش تراکم آرماتور، حذف طول هم‌پوشانی و تسهیل بتن‌ریزی در ستون‌های پرتراکم است. در مقابل، هزینه تأمین اتصالات، نیاز به تجهیزات و نیروی متخصص و ضرورت کنترل کیفیت نصب، از محدودیت‌های آن محسوب می‌شوند.
• وصله پوششی (اورلپ): سادگی اجرا، عدم نیاز به تجهیزات تخصصی و هزینه اولیه کمتر، از مزایای این روش هستند. بااین‌حال، افزایش مصرف میلگرد، اشغال فضای بیشتر در محل وصله و افزایش تراکم آرماتورها از معایب آن به شمار می‌روند. همچنین، طول وصله و جزئیات آرماتورگذاری باید مطابق ضوابط طراحی تعیین شوند.
• وصله جوشی: کاهش طول مصرفی میلگرد و امکان ایجاد اتصال سر‌به‌سر از مزایای این روش هستند. در مقابل، وابستگی کیفیت اتصال به جوش‌پذیری فولاد، مهارت نیروی اجرایی و کنترل دقیق فرایند جوشکاری، از محدودیت‌های آن محسوب می‌شوند. بنابراین، استفاده از این روش مستلزم تأیید فنی میلگرد و انطباق روش جوشکاری با الزامات آیین‌نامه‌ای است.

در نهایت انتخاب روش بهینه وصله میلگرد ستون باید بر اساس شرایط اجرایی، هزینه، قطر میلگرد و الزامات سازه‌ای و لرزه‌ای انجام شود؛ هیچ روشی بدون بررسی شرایط پروژه، به‌طور مطلق بهترین گزینه نیست.
