جهت استعلام قیمت جک سقفی صلیبی ثابت (جک سقفی T شکل) و خرید بدون واسطه از کارخانه تولیدی به صورت عمده با کارشناسان ما در ارتباط باشید.
۴۷,۴۰۰ تومان
جهت تماس کارشناسان با شما فرم زیر را تکمیل بفرمایید.
ارسال فوری به سراسر کشور
مشاوره و خرید 24 ساعته
دارای نماد اعتماد الکترونیک
دارای گواهینامه ایزو 9001
تا قبل از نصب و استفاده

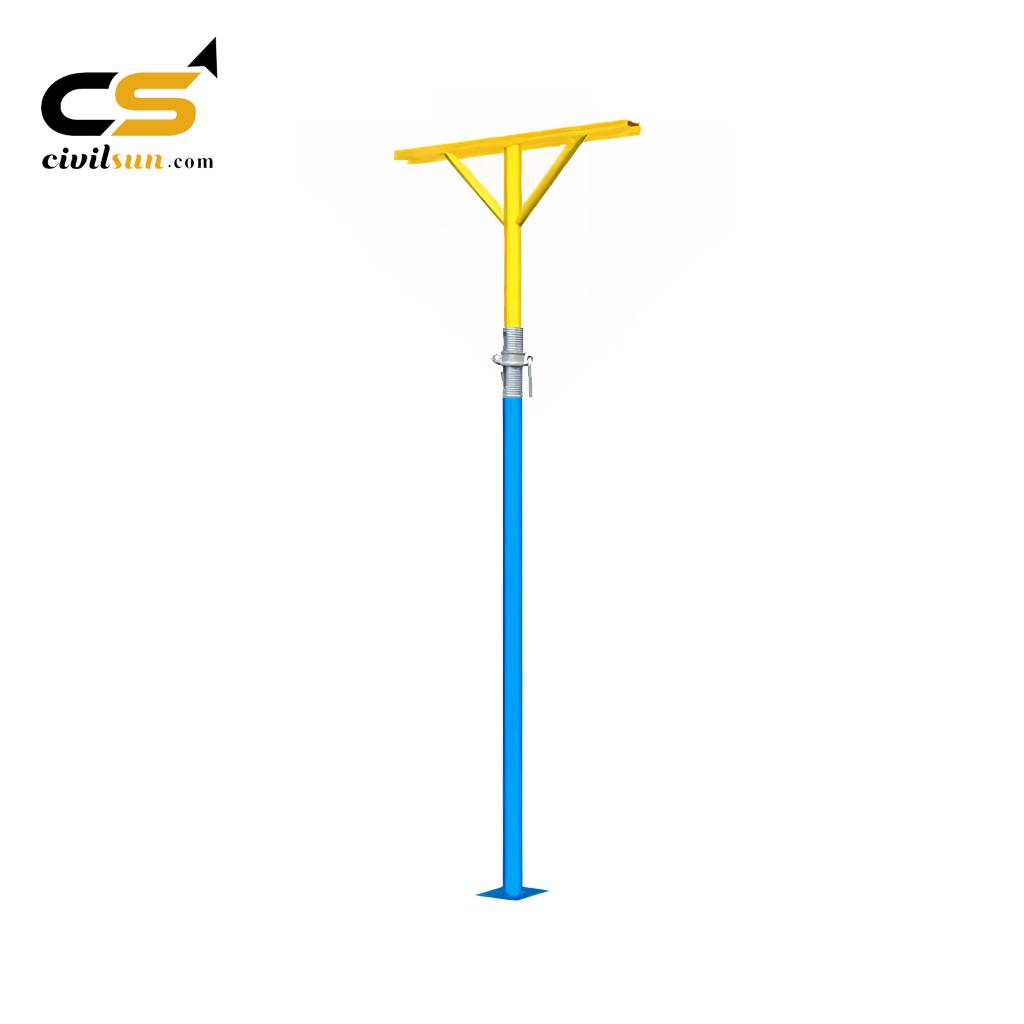

جک سقفی صلیبی ثابت یکی از پرکاربرد ترین و مهم ترین تجهیزات ساختمانی است. جک ساختمانی به عنوان تکیه گاه موقت عمل کرده و استواری سازه را تا زمان کامل شدن و سفت شدن بتن تضمین می کنند. جک سقفی برای کفراژ بندی و نگهداری سقف هنگام بتن ریزی تا زمان خشک شدن بتن مورد استفاده قرار میگیرد.
سقف هر سازه وزن بسیار زیادی دارد. استفاده از جک سقفی باعث مهار این فشار می شود. همچنین باعث ثابت نگه داشتن سقف می شود و از فرو ریختن سقف هنگام ساخت جلوگیری می کند. جک T شکل صلیب ثابت برای اجرای هر نوع سقف از جمله تیرچه بلوک، عرشه فولادی، وافل، یونولیت و… مورد استفاده می باشد.
جک سقفی T شکل از لحاظ ضخامت لوله به دو دسته زیر تقسیم می شوند:
برای تولید جک سقفی سبک از لوله با ضخامت ۲ میلی متر استفاده می شود. در واقع ضخامت لوله ی درونی و لوله پایه ۲ میلی متر می باشد.
جک سقفی سنگین از لوله درونی و بیرونی با ضخامت ۲.۵ میلی متر تولید می شود. این جک نسبت به جک سقفی سبک از مقاومت بیشتری برخوردار است و در پروژه های بزرگ و وسیع مورد استفاده قرار می گیرد.
جک صلیبی از نظر نوع صلیب نیز به دو دسته زیر قابل تفکیک می باشد:
سرجک این نوع جک ساختمانی از یک پروفیل قوطی تشکیل شده است. این قوطی از یک مقطع مستطیل شکل با ابعاد ۳*۵ سانتی متر تشکیل شده است. طول پروفیل ۷۵ سانتی متر و ضخامت آن ۲.۵ میلی متر می باشد.
سرجک صلیبی این جک از یک پروفیل ناودانی فابریک با طول ۷۵ سانتی متر تشکیل شده است. طول جان این ناودانی ۵ سانتی متر و طول بال ها ۲ سانتی متر می باشد. ضخامت ناودانی ۲.۵ میلی متر می باشد.
جک های سقفی صلیب ثابت در ارتفاع های ۳.۵، ۴، ۴.۵ و ۵ متری تولید و عرضه می شوند. جک های ساختمانی ۳.۵ متری و ۴ متری از پرکاربرد ترین انواع جک زیر سقفی می باشند.
جک سقفی صلیبی ۳.۵ متری شامل لوله نری (لوله داخلی) به ارتفاع ۲ متر و لوله مادگی (لوله بیرونی) به ارتفاع ۱.۵ متر می باشد. از جک های ۳.۵ متری می توان حداکثر تا ارتفاع ۳ متر استفاده نمود. جک ۳.۵ متری صلیبی متداول ترین جک سقفی برای کاربرد های ساختمانی می باشد.
جک سقفی صلیبی ۴ متری در دو ساختار تولید می شوند. در ساختار اول لوله پایه جک دارای ارتفاع ۲ متر و لوله درونی نیز دارای ۲ متر ارتفاع می باشد. در ساختار دوم لوله پایین ۱.۵ متر و لوله بالا ۲.۵ متر می باشد. جک ۴ متری با لوله های ۱.۵ متر و ۲.۵ متر متداول تراست زیرا ارتفاع لوله پایه کوتاه تر و دسترسی آسان تر است.
جک سقفی صلیبی ۴.۵ متری دارای لوله نری به ارتفاع ۲.۵ متر و لوله مادگی به ارتفاع ۲ متر می باشد. استفاده از این نوع جک کمتر متداول است و بهتر است برای ارتفاع های بیشتر از ۴ متر از داربست مثلثی استفاده شود.
لوله ی پایینی در جک سقفی صلیبی ۵ متری دارای ۲ متر ارتفاع و لوله ی بالایی دارای ارتفاع ۳ متری می باشد. جک ۵ متری صلیب دار، به دلیل ضریب لاغری بالا مقاومت کمی دارد و استفاده از آن کمتر متداول است. بهتر است برای ارتفاع های بلند به جای استفاده از جک سقفی از اسکافلد مثلثی استفاده شود.
جک سقفی صلیب ثابت سیویل سان از جنس فولاد و در دو نوع سبک و سنگین تولید می شود. قطر لوله خارجی جک ۶ سانتی متر و قطر لوله داخلی ۵ سانتی متر می باشد. لوله داخلی دارای سوراخ هایی برای تنظیم ارتفاع می باشد.
روی لوله درونی جک سقفی سوراخ هایی برای تنظیم ارتفاع تعبیه می شود به این صورت که اولین سوراخ حدود ۲۰ سانتی متری از پایین لوله گذاشته می شود. بقیه سوراخ ها با فاصله ۱۱ سانتی متر از هم تا ۵۰ سانتی متری بالای لوله سوراخکاری می شود. تعداد سوراخ ها به ارتفاع لوله بستگی دارد؛ مثلا برای جک ۳.۵ متری ۱۲ سوراخ روی لوله نری ۲ متری تعبیه می شود.
قسمت صلیبی سرجک ها در دو مدل سر قوطی و سر ناودانی تولید می شود که از این قسمت دو بازویی به صورت مورب به لوله مرکزی متصل می شود. نقش این دو لوله مورب در واقع مهار کردن نیرو و انتقال بار می باشد. لوله های مهاری دارای طول ۳۳ سانتی متر با ضخامت ۲.۵ میلی متر و قطر ۲ یا ۲.۵ سانتی متر می باشد.
قسمت میانی جک های سقفی دارای یک رزوه جک برای تنظیم ارتفاع به طول ۱۷ سانتی متر و با قطر ۶ سانتی متر می باشد. گام های رزوه ۶ یا ۸ می باشند و ضخامت رزوه ۳ میلی متر می باشد. رزوه جک یکی از مهم ترین قسمت های جک سقفی است و باید کیفیت مناسبی داشته باشد.
در انتهای لوله پایه نیز یک ورق به ابعاد ۱۰*۱۰ سانتی متر و به ضخامت ۴ میلی متر قرار دارد. جک زیر سقفی سیویل سان با رنگ روغنی آبی پوشش داده می شود و بعد از سفارش مشتری در محل کارخانه بارگیری می شود.
مطابق مبحث نهم مقررات ملی ساختمان (۹-۱۲-۱-۷) پیش بینی پایه های اطمینان برای تیرهای با دهانه بزرگتر از ۵ متر، تیرهای کنسول به طول بیشتر از دو و نیم متر، دالهای با دهانه بزرگتر از سه متر و دال های کنسول به طول بیشتر از یک و نیم متر اجباری است. تعداد پایه های اطمینان، فاصله بین آنها، و مشخصات آنها را باید از طریق محاسبه و بر مبنای مقاومت کوتاه مدت بتن بدست آورد. ولی در هر حال فاصله بین آنها نباید از سه متر بیشتر باشد.
قیمت جک زیر سقفی صلیب دار به عواملی همچون سبک و سنگین بودن جک، کیفیت، ارتفاع و… بستگی دارد. جک ساختمانی در پروژه ها به تعداد زیادی مورد استفاده قرار می گیرد. مطابق استاندارد ملی ساختمان اگر میزان بار سقف کمتر از ۱.۵ تن بر متر مربع باشد فاصله ۱ متری بین جک ها مناسب خواهد بود. در صورت افزایش بار سقف فاصله بین جک ها کمتر خواهد شد.
کیفیت جک سقفی عامل بسیار مهم در خرید جک ساختمانی می باشد.جک سقفی در صورتی که کیفیت خوبی داشته باشد می تواند تا ۱.۵ تن بار در متر مربع را تحمل کند. در صورتی که این محصول کیفیت خوبی نداشته باشد احتمال شکستگی یا کج شدن وجود دارد و باعث خسارت خواهد شد.
سیویل سان تولید کننده انواع تجهیزات قالب بندی بتن، جک سقفی صلیب ثابت را به صورت کیلویی و با بالاترین کیفیت به فروش می رساند. جهت استعلام قیمت و خرید جک سقفی صلیبی ثابت با کارشناسان ما در ارتباط باشید.
وزن | نامعلوم |
---|---|
برند |
سیویل سان |
جنس |
فولاد |
نوع جک سقفی |
سبک ,سنگین |
ارتفاع جک سقفی |
3.5 متر ,4 متر (2m – 2m) ,4 متر (2.5m – 1.5m) ,4.5 متر ,5 متر |
قطر لوله درونی |
5 سانتی متر |
قطر لوله بیرونی |
6 سانتی متر |
ضخامت لوله |
2 میلی متر (سبک) ,2.5 میلی متر (سنگین) |
فاصله سوراخ ها |
11 سانتی متر |
نوع صلیب |
سر قوطی ,سر ناودانی |
وضعیت صلیب |
ثابت |
طول لوله مورب |
33 سانت |
قطر لوله مورب |
2 سانتی متر ,2.5 سانتی متر |
ضخامت لوله مورب |
2.5 میلی متر |
ابعاد ورق کف |
10×10 سانتی متر |
طول رزوه |
17 سانتی متر |
گام رزوه |
6 ,8 |
تلورانس وزن |
5% |
رنگ |
آبی |
نوع پوشش |
رنگ روغنی |
محل بارگیری |
محل کارخانه |
