جک سقفی صلیبی متحرک

جک سقفی صلیبی متحرک یکی از تجهیزات قالب بندی است که به حالت ایستاده زیر سقف قرار می گیرد. جک صلیبی متحرک به عنوان یک تکیه گاه هنگام بتن ریزی عمل می کند و تا زمان خشک شدن بتن از فروریختن سازه جلوگیری می کند. صلیب این نوع جک قابلیت حرکت و تغییر زاویه دارد. به همین دلیل به آن صلیب متحرک می گویند.

سقف سازه دارای وزن بسیار زیادی می باشد و جک سقفی وزن ناشی از سقف را تحمل می کند. جک سقفی صلیبی دارای ابعاد و اندازه های متنوعی است و برای هر نوع سقف اعم از تیرچه بلوک، عرشه فولادی، وافل، یونولیت و… به کار می رود. جک سقفی نقش مهمی در نگهداری موقت سقف و سازه ایفا می کند.

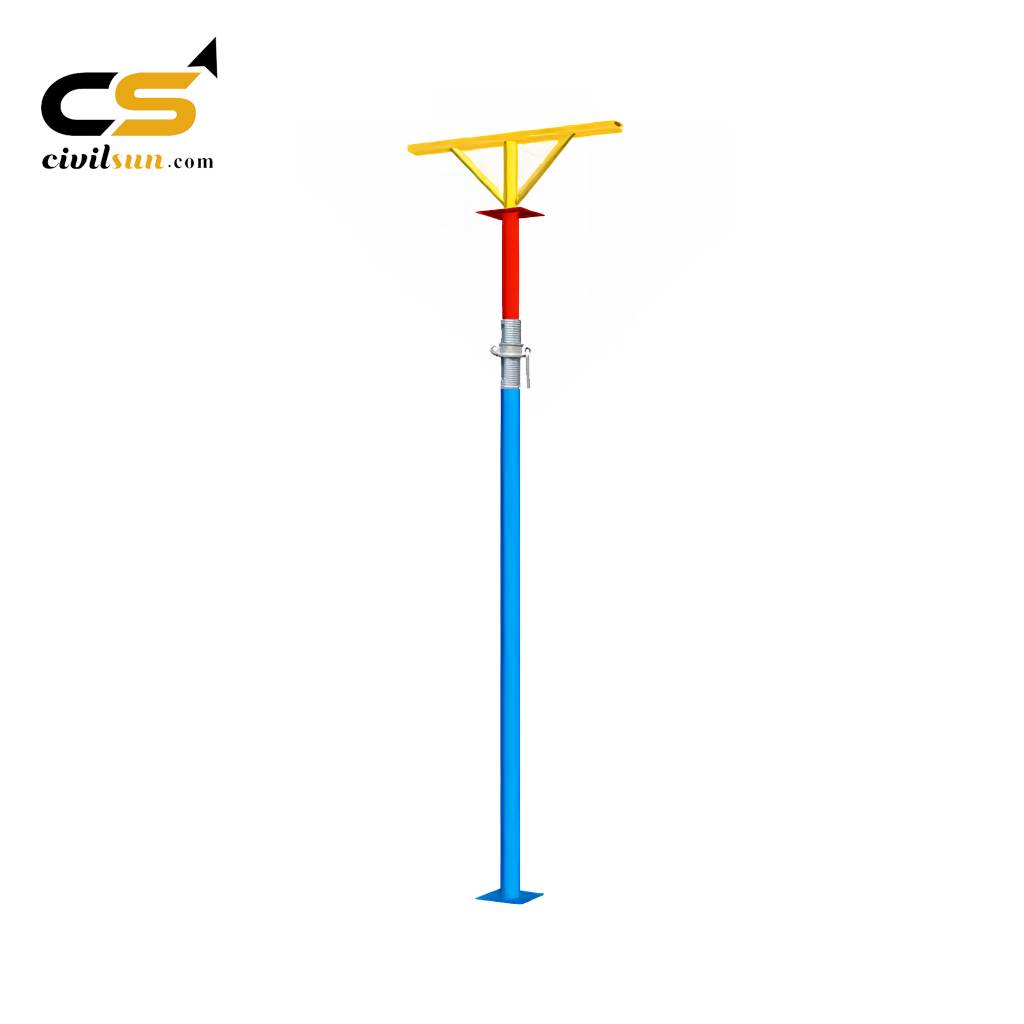

اجزا تشکیل دهنده جک صلیبی

• لوله خارجی (لوله پایه جک)
• لوله داخلی
• رزوه جک
• سرجک
• بازو مهاری
• ورق کفی



انواع جک سقفی صلیب متحرک

جک سقفی صلیب دار با توجه به ضخامت لوله به دو دسته زیر تقسیم می شود.

• جک سقفی سبک
• جک سقفی سنگین



جک سقفی سبک

اگر در تولید جک سقفی از لوله درونی و بیرونی با ضخامت ۲ میلی متر استفاده شود، جک سقفی سبک خواهیم داشت.



جک سقفی سنگین

جک سقفی صلیب متحرک سنگین از لوله درونی و لوله بیرونی با ضخامت ۲.۵ میلی متر تولید می شود. جک سقفی سنگین نسبت به جک سبک قابلیت تحمل بار بیشتری دارد.



جک سقفی T شکل با توجه به نوع صلیب نیز شامل دو دسته زیر می شود.

• جک سقفی صلیب متحرک سر قوطی
• جک سقفی صلیب متحرک سر ناودانی



جک سقفی صلیب متحرک سر قوطی

برای تولید صلیب جک سقفی سر قوطی، از یک پروفیل قوطی شکل با ابعاد مقطع ۳*۵ سانتی متر استفاده می شود. ضخامت این پروفیل ۲.۵ میلی متر و طول آن ۷۵ سانتی متر می باشد.

جک سقفی صلیبی متحرک سر ناودانی

سرجک این نوع جک سقفی از یک پروفیل ناودانی به طول ۷۵ سانتی متر و ضخامت ۲.۵ میلی متر تولید می شود. طول جان مقطع ۵ سانتی متر و طول بال ها ۲ سانتی متر می باشد.



ارتفاع جک سقفی صلیب سیار

جک سقفی صلیب سیار در ارتفاع های ۳.۵، ۴، ۴.۵ و ۵ متر تولید می شوند.



جک ۳.۵ متری صلیب سیار

جک سقفی ۳.۵ متری از پرکاربردترین جک زیر سقفی می باشد. جک سقفی ۳.۵ متری شامل یک لوله خارجی به ارتفاع ۱.۵ متر و یک لوله داخلی به ارتفاع ۲ متر می باشد. این جک قابلیت استفاده تا ارتفاع حداکثر ۳ متر را دارد.



جک ۴ متری صلیب سیار

جک سقفی ۴ متری یکی از جک های پرکاربرد می باشد. در جک سقفی T شکل ۴ متری لوله پایینی و بالایی هر دو دارای ۲ متر ارتفاع می باشند. نوع دیگری از جک های سقفی ۴ متری تولید می شود که لوله پایینی دارای ۱.۵ متر ارتفاع و لوله بالایی دارای ۲.۵ متر ارتفاع می باشد و استفاده از آن متداول تر است زیرا ارتفاع پایه کمتر و دسترسی آسان تر است.



جک ۴.۵ متری صلیب سیار

جک سقفی ۴.۵ متری صلیب سیار دارای لوله پایه جک به ارتفاع ۲ متر و لوله داخلی به ارتفاع ۲.۵ متر می باشد. استفاده از این جک کمتر متداول است زیرا مطابق استاندارد های ساختمان بهتر است از جک ها تا ارتفاع نهایتا ۴ متر استفاده کرد.

جک ۵ متری صلیب سیار



جک سقفی ۵ متری صلیب سیار دارای لوله مادگی به ارتفاع ۲ متر و لوله نری به ارتفاع ۳ متر می باشد. جک سقفی ۵ متری دارای ضریب لاغری بالایی می باشد. بنابراین بهتر است در ارتفاع های بالای ۴ متر از داربست مثلثی استفاده کرد.



مشخصات فنی جک سقفی صلیبی متحرک

در جک سقفی صلیب متحرک، قسمت سرجک به صورت متحرک و قابل تنظیم است. بنابراین دارای انعطاف پذیری بیشتر نسبت به جک سقفی ثابت هستند. البته اتصال متحرک سرجک می تواند یک نقطه ضعف به حساب بیاید زیرا مقاومت جک ها در محل اتصال سرجک سیار کاهش می یابد و احتمال لق خوردن و سست شدن اتصال در شرایط پرفشار وجود دارد.

جک سقفی صلیبی متحرک از جنس فولاد است. قطر لوله درونی ۵ سانتی متر و قطر لوله بیرونی ۶ سانتی متر می باشد. ضخامت لوله ها ۲ میلی متر برای تولید جک سقفی سبک و ۲.۵ میلی متر برای تولید جک سقفی سنگین می باشد.

جک ها دارای سوراخ هایی برای تنظیم ارتفاع می باشد. این سوراخ ها در فواصل ۱۱ سانتی متری از هم تعبیه می شود. تعداد سوراخ ها بستگی به ارتفاع لوله داخلی دارد و از حدود ۲۰ سانتی متری از پایین لوله نری تا حدود ۵۰ سانتی متری بالای لوله سوراخکاری می شود.

از قسمت ناودانی یا قوطی سرجک دو بازوی مهاری به لوله مرکزی متصل می شود. این بازوها دو لوله به طول ۳۳ سانتی متر با قطر ۲ تا ۲.۵ سانتی متر و ضخامت ۲.۵ میلی متر می باشد. در پایین ترین قسمت جک سقفی یک عدد ورق کفی به ابعاد ۱۰*۱۰ سانتی متر با ضخامت ۴ میلی متر قرار دارد

در قسمت میانی جک یک رزوه جک برای تنظیم ارتفاع تعبیه می شود. طول رزوه جک ۱۷ سانتی متر و قطرآن ۶ سانتی متر می باشد. ضخامت رزوه جک ۳ میلی متر می باشد و در گام های ۶ و ۸ سانتی متری تولید می شود. جک ها با رنگ روغنی آبی پوشش داده می شوند.



استفاده از جک سقفی مطابق مقررات ملی ساختمان

مطابق مبحث نهم مقررات ملی ساختمان (۹-۱۲-۱-۷) پیش بینی پایه های اطمینان برای تیرهای با دهانه بزرگتر از ۵ متر، تیرهای کنسول به طول بیشتر از دو و نیم متر، دالهای با دهانه بزرگتر از سه متر و دال های کنسول به طول بیشتر از یک و نیم متر اجباری است. تعداد پایه های اطمینان، فاصله بین آنها، و مشخصات آنها را باید از طریق محاسبه و بر مبنای مقاومت کوتاه مدت بتن بدست آورد ولی در هر حال فاصله بین آنها نباید از سه متر بیشتر باشد.



قیمت و خرید

قیمت جک سقفی سیار به عوامل مختلفی از جمله سبک و سنگین بودن، ارتفاع و کیفیت بستگی دارد. همچنین نوسانات بازار فولاد عامل تعیین کننده در قیمت جک سقفی می باشد.

در پروژه هایی که جک سقفی صلیب سیار استفاده می شود، تعداد زیادی جک نیاز است. طبق یک قاعده کلی در صورتی که بار سقف ۱.۵ تن بر متر مربع باشد، تقریبا در هر ۱ متر یک عدد جک سقفی استفاده می شود.

سقف سازه ها وزن بسیار زیادی دارند بنابراین استفاده از جک زیر سقفی با کیفیت مرغوب اهمیت زیادی دارد. جک سقفی هایی که کیفیت مناسبی نداشته باشد احتمالا باعث خسارت های جبران ناپذیر خواهد شد.

خرید جک سقفی با کیفیت مرغوب و قیمت مناسب می تواند هزینه تمام شده قالب بندی پروژه را کاهش دهد و در نهایت خروجی مطلوب و سازه محکمی خواهیم داشت. سیویل سان، تولید کننده انواع تجهیزات قالب بندی، جک سقفی صلیب سیار را با بهترین کیفیت و نازلترین قیمت به صورت کیلویی به فروش می رساند. جهت استعلام قیمت و خرید جک سقفی صلیبی متحرک با کارشناسان ما در ارتباط باشید.
