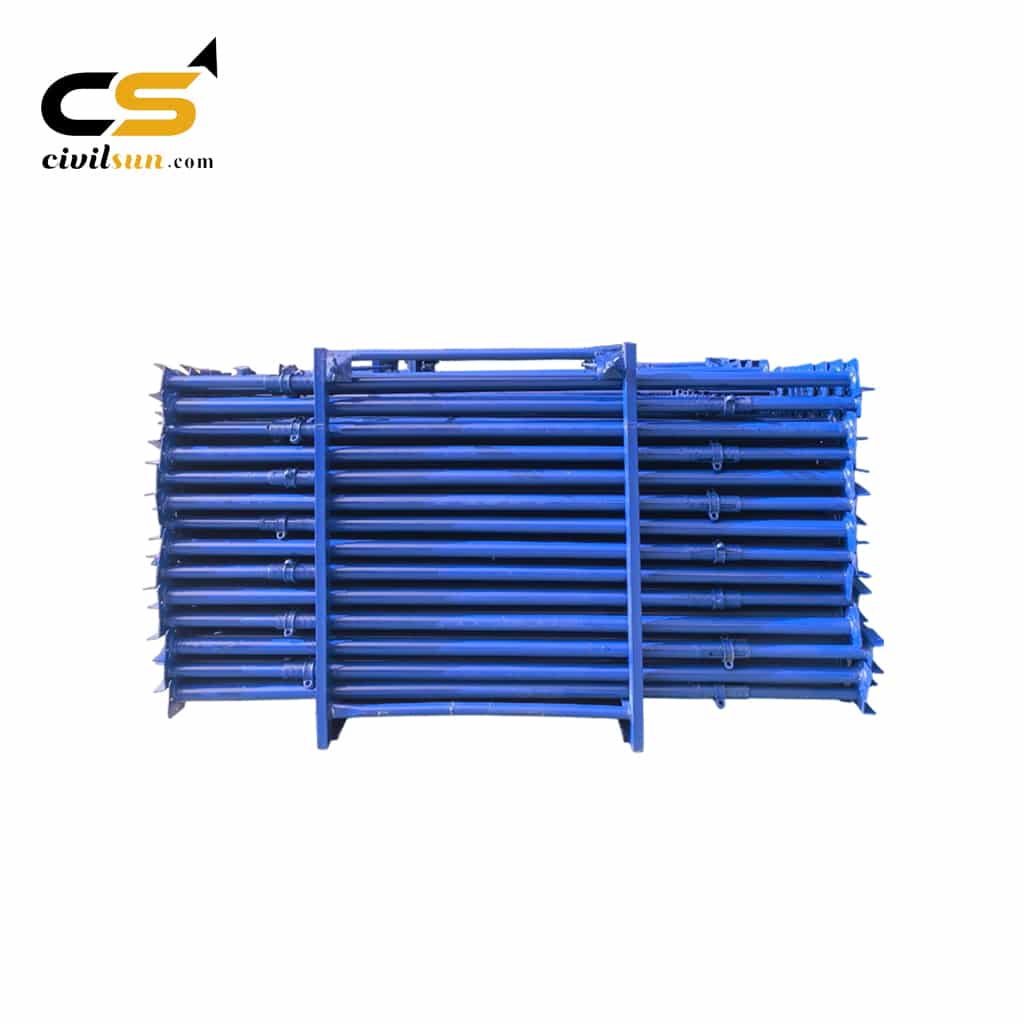

جک سقفی عراقی

جهت استعلام قیمت جک سقفی عراقی (جک U شکل) و خرید بدون واسطه از کارخانه تولیدی با بهترین کیفیت و نازلترین قیمت با کارشناسان ما در ارتباط باشید.

۴۷,۴۰۰ تومان

آخرین بروزرسانی : سه‌شنبه، 13 آذر 1403
مشاوره رایگان

مشاوره رایگان

جهت تماس کارشناسان با شما فرم زیر را تکمیل بفرمایید.

4.4/5 - (47 رای)
ارتباط با واحد فروش
شناسه محصول: نامعلوم دسته: ,
تامین اضطراری

ارسال فوری به سراسر کشور

پشتیبانی

مشاوره و خرید 24 ساعته

پرداخت امن

دارای نماد اعتماد الکترونیک

تضمین کیفیت

دارای گواهینامه ایزو 9001

ضمانت بازگشت

تا قبل از نصب و استفاده

جک های سقفی یکی از ابزار های پرکاربرد صنعت ساخت و ساز است که زیر سقف و قالب بتن قرار میگیرد. جک سقفی عراقی هنگام بتن ریزی و بعد از آن به عنوان تکیه گاه سقف عمل می کند و بار وارد از وزن بتن را به زمین انتقال می دهد.

یکی از انواع جک سقفی، جک های عراقی هستند که در قسمت بالایی یک ناودانی دارند، به همین دلیل با نام جک U شکل نیز شناخته می شوند. جک سقفی U شکل بیشتر در کشور عراق استفاده می شود. به همین دلیل به آن جک عراقی نیز می گویند. جک صادراتی در انواع سقف تیر و دال، کامپوزیت، تیرچه کرومیت و طاق ضربی کاربرد دارد.



انواع جک سقفی صادراتی

جک عراقی با توجه به ضخامت لوله به دو دسته قابل تفکیک است:

  • جک سقفی عراقی سبک
  • جک سقفی عراقی سنگین



جک عراقی سبک

در جک سقفی سبک ضخامت لوله پایه و لوله مغزی ۲ میلی متر می باشد



جک عراقی سنگین

در جک سقفی سنگین ضخامت لوله درونی و لوله بیرونی ۲.۵ میلی متر می باشد. جک سقفی سنگین دارای مقاومت فشاری بیشتری نسبت به جک سقفی سبک می باشد



ارتفاع های جک U شکل

جک های U شکل در ارتفاع های ۳.۵ متر، ۴ متر، ۴.۵ متر و ۵ متر تولید می شوند.



جک عراقی ۳.۵ متری

در جک U شکل ۳.۵ متری ارتفاع لوله مادگی ۱.۵ متر و ارتفاع لوله نری ۲ متر می باشد. جک سقفی عراقی ۳.۵ متری متداول ترین سایز جک عراقی می باشد.



جک عراقی ۴ متری

جک سقفی صادراتی ۴ متری یکی از جک های متداول و پر استفاده در صنعت ساخت و ساز می باشد و با دو ساختار تولید می شود:

  • جک ۴ متری با لوله بیرونی ۲ متر و لوله درونی ۲ متر
  • جک ۴ متری با لوله خارجی ۱.۵ متر و لوله داخلی ۲.۵ متر که به دلیل پایه جک کوتاه تر و دسترسی آسان تر متداول تر است.



جک عراقی ۴.۵ متری

جک یو شکل ۴.۵ متری دارای پایه جک ۲ متری و مغزی ۲.۵ متری است. استفاده از جک سقفی با این ارتفاع و ارتفاع بلندتر، کمتر متداول است.



جک عراقی ۵ متری

جک عراقی ۵ متری دارای لوله مادگی ۲ متری و لوله نری ۳ متری می باشد. برای ارتفاع های ۴ متر به بالا استفاده از جک سقفی توصیه نمی شود و بهتر است از داربست امگا استفاده شود.





مشخصات فنی

جک زیر سقفی سقفی عراقی از دو لوله شامل لوله درونی (نری) و لوله بیرونی (مادگی) تشکیل می شود. یک رزوه جک در قسمت میانی جک عراقی و یک ورق کفی به ابعاد ۱۲*۱۲ سانتی متر در پایین ترین قسمت جک قرار دارد. یک ناودانی به عنوان سرجک در بالاترین قسمت جک وجود دارد.

قسمت نری جک (مغزی) یک لوله فولادی به قطر ۵ سانتی متر است و لوله مادگی دارای قطر ۶ سانتی متر می باشد. رزوه جک عراقی به طول ۲۰ سانتی متر و با گام های ۶ و ۸ می باشد. ناودانی جک عراقی از ورق خام ۱۰*۱۸ با ضخامت ۴ میلی متر تولید می شود که هنگام تیدیل به ناودانی دارای جان ۱۰ سانتی متر و بال های ۴ سانتی متری می باشد.

از تفاوت های جک عراقی با جک های ساده و صلیبی، ابعاد ورق کفی و طول رزوه می باشد. در جک عراقی ابعاد ورق کفی ۱۲*۱۲ سانتی متر است. در صورتی که در جک ساده و جک صلیبی ابعاد ورق کف ۱۰*۱۰ سانتی متر می باشد. همچنین در بقیه جک های سقفی رزوه جک ۱۷ سانتی استفاده می شود و در جک سقفی عراقی طول رزوه جک ۲۰ سانتی متر می باشد.

برای تنظیم ارتفاع، لوله درونی سوراخکاری می شود. سوراخ ها به این صورت است که اولین سوراخ در فاصله حدود ۲۰ سانتی متری از پایین لوله تعبیه می شود. سوراخکاری بعدی با فاصله ۱۱ سانتی متری از سوراخ قبل انجام می شود و تا فاصله حدود ۵۰ سانتی متری از بالای لوله ادامه می یابد.



استفاده از جک سقفی مطابق مقررات ملی ساختمان

مطابق مبحث نهم مقررات ملی ساختمان (۹-۱۲-۱-۷) پیش بینی پایه های اطمینان برای تیرهای با دهانه بزرگتر از ۵ متر، تیرهای کنسول به طول بیشتر از دو و نیم متر، دالهای با دهانه بزرگتر از سه متر و دال های کنسول به طول بیشتر از یک و نیم متر اجباری است. تعداد پایه های اطمینان، فاصله بین آنها، و مشخصات آنها را باید از طریق محاسبه و بر مبنای مقاومت کوتاه مدت بتن بدست آورد ولی در هر حال فاصله بین آنها نباید از سه متر بیشتر باشد.



قیمت و خرید

برای خرید جک سقفی عراقی دو عامل قیمت و کیفیت باید ملاک قرار گیرد. در پروژه هایی که از جک سقفی استفاده می شود اگر بار سقف از ۱.۵ تن کمتر باشد برای هر متر یک جک سقفی نیاز است. در صورتی که بار سقف بیشتر از ۱.۵ تن باشد تعداد جک ها افزایش می یابد. بنابراین با خرید جک قیمت مناسب می توان هزینه تمام شده را کاهش داد.

از طرفی سقف هر سازه وزن زیادی دارد و این بار باید توسط جک زیر سقفی تحمل شود. در پروژه هایی که از جک سقفی نامرغوب استفاده می شود احتمال کج شدن و یا شکستن جک و فروپاشیدن سقف وجود دارد. بنابراین با خرید جک با کیفیت و مرغوب می توان از خسارت های جبران ناپذیر در پروژه جلوگیری کرد.

سیویل سان، تولید کننده انواع تجهیزات قالب بندی، جک سقفی U شکل را با بهترین کیفیت تولید و به صورت کیلویی به فروش می رساند. جهت استعلام قیمت و خرید جک سقفی عراقی از کارخانه با کارشناسان ما در ارتباط باشید.





۴.۴/۵ - (۴۷ رای)
وزن نامعلوم
برند

سیویل سان

جنس

فولاد

نوع جک سقفی

سبک

,

سنگین

ارتفاع جک سقفی

3.5 متر

,

4 متر (2m – 2m)

,

4 متر (2.5m – 1.5m)

,

4.5 متر

,

5 متر

قطر لوله درونی

5 سانتی متر

قطر لوله بیرونی

6 سانتی متر

ضخامت لوله

2 میلی متر (سبک)

,

2.5 میلی متر (سنگین)

فاصله سوراخ ها

11 سانتی متر

ابعاد ورق کف

12×12 سانتی متر

ابعاد ورق خام ناودانی

18×10 سانتی متر

طول بال ناودانی

4 سانتی متر

طول جان ناودانی

10 سانتی متر

ضخامت ناودانی

4 میلی متر

طول رزوه

20 سانتی متر

گام رزوه

6

,

8

تلورانس وزن

5%

رنگ

آبی

نوع پوشش

رنگ روغنی
