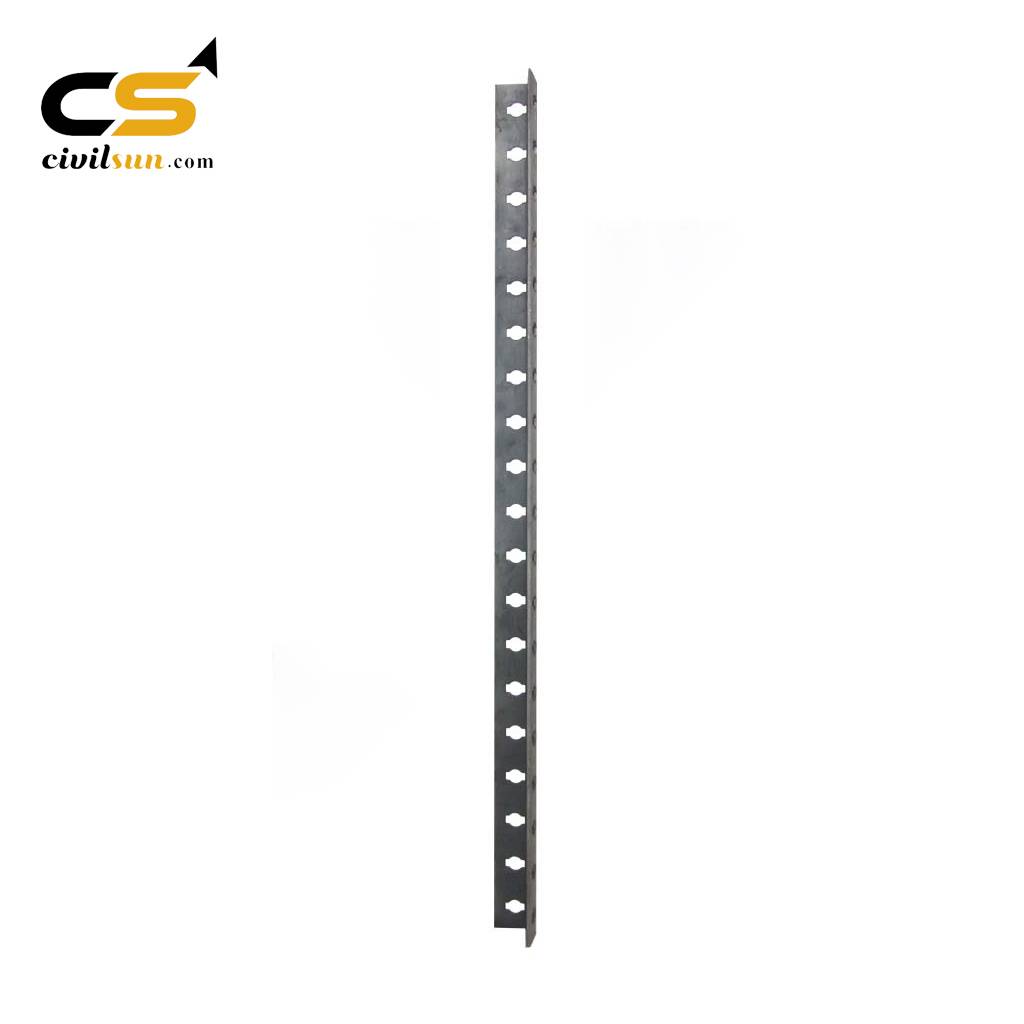

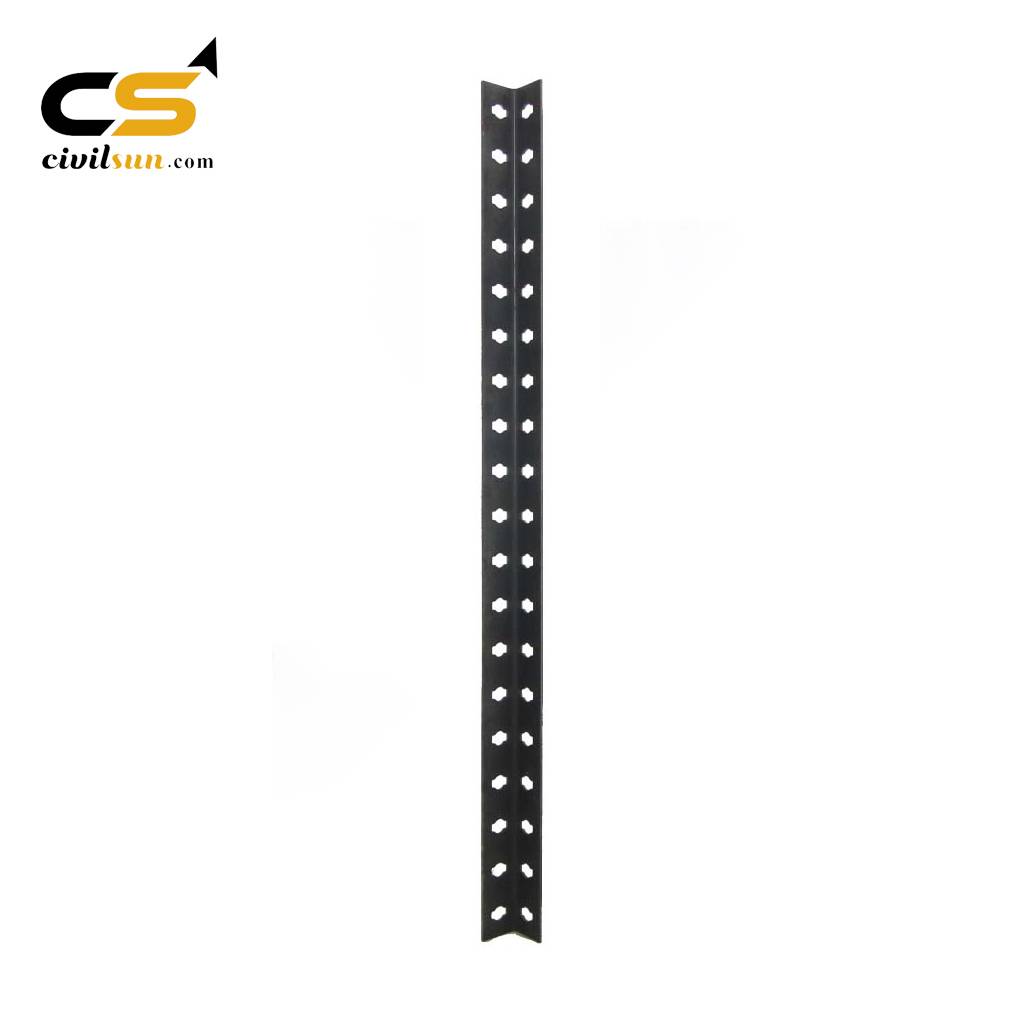

نبشی پانچ یکی از اتصالات قالب بندی بتن است. در جایی که امکان استفاده از کنج بیرونی نباشد، مورد استفاده قرار میگیرد. نبشی پانچ یا نبشی صفر در دو عرض لبه 5 و 6 سانتی متر و ضخامت 3 و 4 میلی متر تولید می شوند.
نبشی صفر یا نبشی پانچ شده صفر که گاها به آن کنج صفر نیز می گویند، یکی از قطعات مورد استفاده در قالب بندی بتن است که برای اتصال دو قالب فلزی در گوشه، زمانی که امکان استفاده از کنج بیرونی وجود ندارد مورد استفاده قرار می گیرد. در اتصال دو قالب فلزی با نبشی، دو قالب با هم زاویه ۹۰ درجه می سازند. تقاوت سازه خروجی در هنگام استفاده از این ابزار با کنج بیرونی این است که گوشه بیرونی تیز، لبه دار و آسیب پذیر می شود. در حالی که در هنگام استفاده از کنج بیرونی، گوشه تیز نشده و لبه دار نیست. به طور کلی هنگام اتصال دو قالب مدولار به یکدیگر، نبشی هیچ تماسی با سطح بتن ندارد و فقط برای اتصال دو قالب استفاده می شود.
انواع نبشی
به طور کلی این اتصال، جزء دسته کنج ها می باشد. بیشترین کاربرد آن اتصال قالب های آویز به قالب های کف پوتر در قالب بندی تیرها می باشد. نبشی پانچ براساس طول، عرض لبه و ضخامت قابل دسته بندی هستند. لازم به ذکر است نبشی به دو صورت خم و جوشی نیز تولید می گردد.
براساس طول :
۰/۵ متری
۱ متری
۱/۵ متری
۲ متری
براساس ضخامت ورق :
۳ میلی متر
۴ میلی متر
براساس عرض لبه :
نبشی لیه ۵ (عرض لبه ۵ سانتی متر)
نبشی لیه ۶ (عرض لبه ۶ سانتی متر)
قیمت نبشی پانچ
باتوجه به نوسانات قیمت آهن، قیمت نبشی صفر هر روز به روز رسانی می شود. نبشی به صورت کیلوئی به فروش می رسد.
وزن نبشی پانچ لبه ۵
وزن انواع نبشی صفر لبه ۵ با توجه به ضخامت ورق و عرض لبه ۵ به شرح زیر می باشد.
سایز (متر)
عرض لبه (سانتی متر)
وزن نبشی با ورق ۳mm
وزن نبشی با ورق ۴mm
۰/۵
۵
۱
۱/۴
۱
۵
۲
۲/۸
۱/۵
۵
۳/۵
۴/۳
۲
۵
۳/۸
۵/۴
وزن نبشی پانچ لبه ۶
وزن انواع نبشی صفر لبه ۶ با توجه به ضخامت ورق و عرض لبه ۶ به شرح زیر می باشد.
سایز (متر)
عرض لبه (سانتی متر)
وزن نبشی با ورق ۳mm
وزن نبشی با ورق ۴mm
۰/۵
۶
۱/۵
۲
۱
۶
۳
۴
۱/۵
۶
۴/۵
۵/۵
۲
۶
۶
۶
ابعاد
1 متری, 1.5 متری
عرض لبه
5 سانتی متری, 6 سانتی متری
ضخامت ورق
3 میلی متری, 4 میلی متری
